12 voies en Frsky

Répondre
Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

12 voies en Frsky

Message non lu par Chamy34 » 14 févr. 2023, 19:22

Bonsoir les spécialistes,
l'énoncé du problème:
J'ai un récepteur X8R Frsky qui sort 8 voies physiques ou bien 16 voies en SBus (une seule sortie multiplexée où circule les infos pour 16 servos, comme sur les Renaults!, mais il faut ensuite un module pour brancher tous les servos standarts)
Il me faut 12 voies physiques (12 servos indépendants avec chacun une prise, pas de servos en Sbus, le bond technologique est trop important pour moi)

Naguère, j'eusse pris une powerbox professional qui m'aurait permis la chose. Plus de dispo.
Alors, comme dans l'ASG 29, une Box RB20 de Frsky pour sortir 15 voies à partir d'un récepteur Sbus. Plus dispo non plus.

Je ne souhaite pas y mettre des sommes indécentes.
Je ne souhaite pas, également, changer de marque, garder ma Taranis, et donc Frsky, puisque mon module externe Flysky se limite à 8 voies.
Si il n'y a pas de double alim, c'est pas grave (l'occurrence d'une panne d'accus par rapport à mon pilotage hasardeux est insignifiant)

Je ne souhaite pas acheter une RB20 au Pakistan (seul endroit sur terre où elle semble disponible)
J'ai peut être une option pour un autre système mais j'attend vos avis et conseils. Même si je ne les écoute pas, je les entendrai...
ORSA : NO BRAIN NO FEARS

Avatar de l’utilisateur
Michel Jugie
moderateur
Messages : 1876
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: 12 voies en Frsky

Message non lu par Michel Jugie » 15 févr. 2023, 08:29

Je ne connais pas le bel oiseau que tu veux équiper,.
J’ai parfois eu recours à des modules MSA10 de Futaba pour dédoubler, voir quadrupler un voie de réception.
Exemple pour piloter 2 volets ensembles, 2 AF,...

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 15 févr. 2023, 08:56

je souhaite avoir les 12 voies indépendantes, donc le msa10 ne peut m'apporter une solution.
C'est plus pratique pour la programmation.
Et surtout, je ne veux pas que l'alimentation des servos passe par les circuits du récepteur pour ne pas le cramer.
ORSA : NO BRAIN NO FEARS

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 15 févr. 2023, 23:34

ORSA : NO BRAIN NO FEARS

Avatar de l’utilisateur
olivier D
Messages : 1061
Inscription : 06 juil. 2011, 19:40

Re: 12 voies en Frsky

Message non lu par olivier D » 16 févr. 2023, 08:42

il me semble que si tu relies deux récepteurs entre eux, tu dit au premier qu'il sorte les voies 1 à 8 et au deuxième les voies 9 à 16.

pas besoin de box, de système s-bus puisque tu utilises des servos classiques.

mais la box d'intermodel à l'air pas mal, c'est du power system ! Juste se qu'il faut : brancher une chier de servos sur deux récepteurs et avoir une Bonne alim,

Olive

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 18 févr. 2023, 19:22

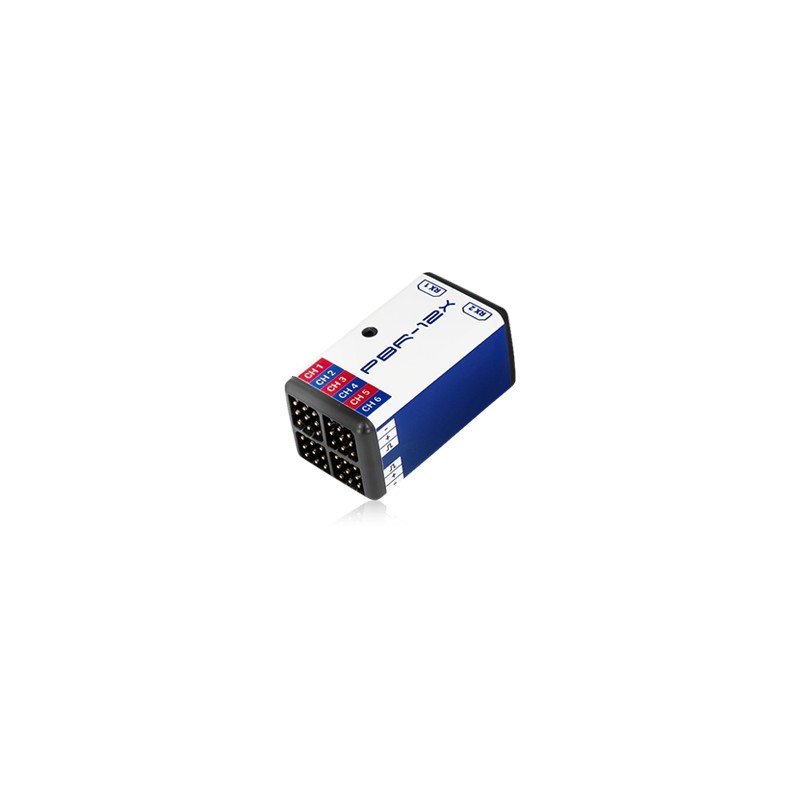

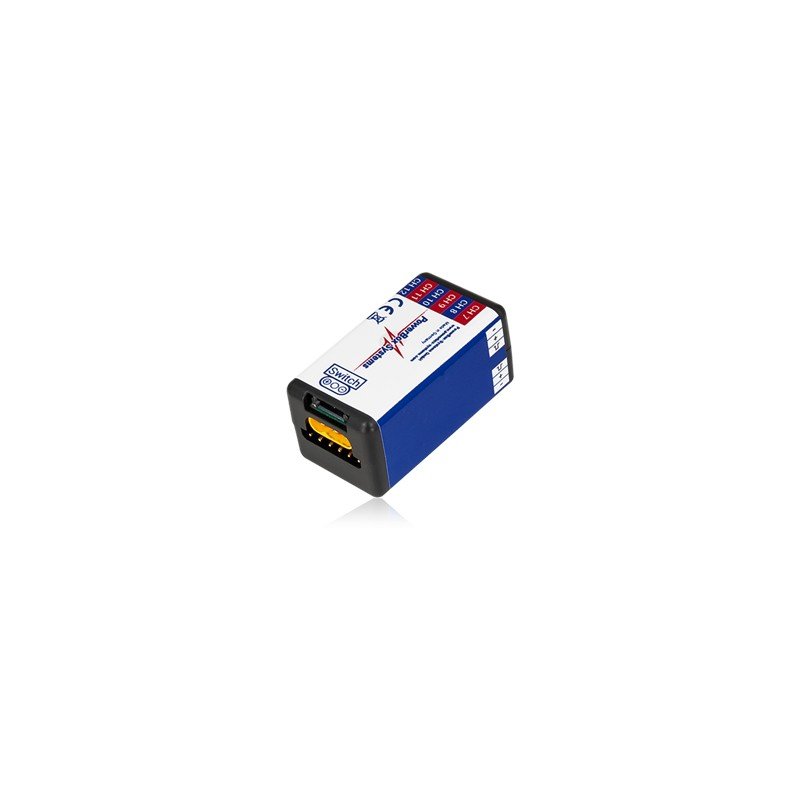

Ca semble être exactement ce que je cherche:
pbr-12x-12-voies-powerbox (1).jpg
pbr-12x-12-voies-powerbox (1).jpg (17.94 Kio) Consulté 2555 fois
J'y rentre du lipo en 2S avec des servos qui acceptent du 8 volts, un ou deux récepteurs X8R qui peuvent recevoir jusqu'à 10 volts et j'ai un montage des plus simple.
Une lipo 2S en 4000mah est surement conseillée pour une douzaine de servos (et surtout pour le centrage...)
ORSA : NO BRAIN NO FEARS

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 18 févr. 2023, 19:44

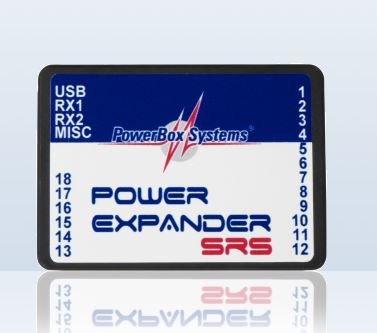

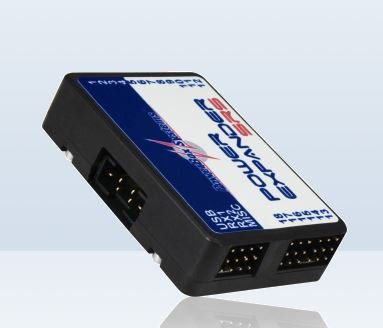

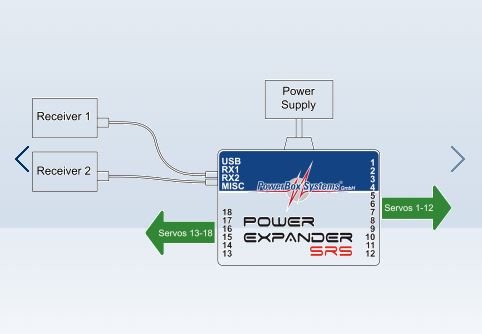

Il existe la même chose en plus grand, pour un prix mini:
power expander SRS 1.JPG
power expander SRS 1.JPG (21.76 Kio) Consulté 2555 fois
power expander SRS 2.JPG
power expander SRS 2.JPG (21.59 Kio) Consulté 2555 fois
power expander SRS.JPG
power expander SRS.JPG (24.68 Kio) Consulté 2555 fois
ORSA : NO BRAIN NO FEARS

mitch
moderateur
Messages : 148
Inscription : 12 janv. 2014, 21:34
Localisation : Bédarieux

Re: 12 voies en Frsky

Message non lu par mitch » 20 févr. 2023, 12:52

Salut Chamy, je suppose que tu as vu ce lien sur le forum taranis?

https://frskytaranis.forumactif.org/t78 ... -1-a-16-ch
Mitch

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 20 févr. 2023, 20:13

Holà, suis je en train de me fourvoyer?
Le récepteur X8R est un 8 voies "physiques" soit, mais en sortie SBus, il sort 8 ou 16 voies?
Le mode d'emploi est assez désappointant.
Et je ne me rappelle plus comment j'ai fait dans l'ASG29, mais pour le bindage y a t il l'option 16 voies?
Le but recherché étant d'avoir 16 voies sur chaque récepteur. Pour une redondance qui tient la route.
https://www.flashrc.com/fr/accst-tarani ... r-sky.html
ORSA : NO BRAIN NO FEARS

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 24 févr. 2023, 23:51

il semblerai que ce récepteur ne soit que 8 voies, et donc il m'en faudra 2!
ORSA : NO BRAIN NO FEARS

Avatar de l’utilisateur
olivier D
Messages : 1061
Inscription : 06 juil. 2011, 19:40

Re: 12 voies en Frsky

Message non lu par olivier D » 25 févr. 2023, 17:15

flash rc dit bien qu'il est 16 voies en S-Bus !

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 10 mars 2023, 00:17

En effet, il sort bien 16 voies en Sbus.
Je viens de tester.
Donc nickel.
Avec 2 récepteurs et le boitier powerbox, j'ai les 12 voies "physiques" en double réception. Si je perds un récepteur, je ne verrai aucune différence.
Mais est ce vraiment indispensable d'avoir une double réception?
Quelle est l'occurrence d'avoir un récepteur qui merde?
Et au sol, au retour, comment le saurais-je?

Toujours est il que j'ai 12 voies avec 1 récepteur à 30€ et ce boitier à 140€, avec une alim des voies qui ne traverse pas le récepteur.
Qui fait mieux?
FRsky avec son RB20 introuvable: 110€
Multiplex: 183€ avec son RX12DR (sans alim séparée)
Multiplex: 230€ avec Wingstabi evo 12, avec une double alim séparée et un gyro si besoin.
Futaba: 195€ avec son R7014SB (sans alim séparée)

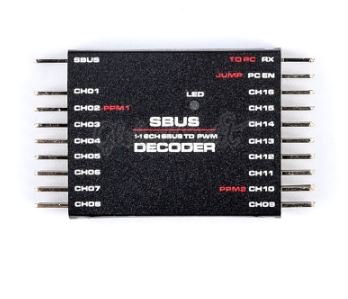

SBUS decoder Aliexpress avec récepteur frsky X8R: 13+30€
https://fr.aliexpress.com/item/10050017 ... pt=glo2fra
SBus decoder chinois.JPG
SBus decoder chinois.JPG (21.86 Kio) Consulté 2440 fois
Pour les profanes, comme moi, les ruraux, quoi, le Sbus, (si j'ai bien tout compris) permet de sortir les ordres des servos d'un récepteur via une seule prise depuis ce dernier, plutôt que d'avoir 12 ou 16 prises physiques sur le récepteur.
Ce qu'on appelle en automobile, le multiplexage, le récepteur envoie un train de données pour tous les servos via un seul câble. Chaque 18 milli seconde, un ordre est donnée pour un servo, 18 millisecondes après, c'est pour le servos suivant, etc.
Donc, par exemple, si t'as 10 servos sur ta sortie SBus, chaque servo recevra un ordre de rafraichissement de positionnement 5.5 fois par seconde, ce qui est suffisant par rapport à la dextérité de la majorité de nos doigts.
Inconvénients de mon point de vue de paysant binaire:
Il faut des servos capables de travailler et décoder en Sbus, c'est plus cher.
Un seul cable passe de servo en servo. Si jamais il casse à un endroit, tu perds tous tes servos à la fois.
Qui qu'en veut?
ORSA : NO BRAIN NO FEARS

Antoine SOULIE
Messages : 10
Inscription : 24 août 2022, 10:16

Re: 12 voies en Frsky

Message non lu par Antoine SOULIE » 16 mars 2023, 22:29

Hello Pierre,

donc si j'ai bien compris il te faut 12 voies mais en plus pas mal de pêche, je ne vois pas d'autre solution qu'une power box.
La solution SBUS decoder Aliexpress avec récepteur frsky X8R: 13+30€ est sans doute un peu juste, par rapport à ton besoin de marge (c'est pour ton Ventus?)

Ce qu'il faudrait être capable d'estimer c'est la conso max en l'air, pour voir la marge qu'il reste. Perso je n'ai jamais eu de soucis avec mes deux récepteurs X8R montés sur le Ventus, même en abaissant les volets et en volant vite, ce qui doit faire un peu travailler les servos des volets (des DS 919 dans mon cas...).

Chamy34
moderateur
Messages : 2566
Inscription : 23 sept. 2011, 07:49

Re: 12 voies en Frsky

Message non lu par Chamy34 » 17 mars 2023, 00:13

C'est, en effet pour le Ventus.
Les 8 servos des ailes sont des X10 numériques qui déboitent 10kg/cm en couple sous 8 volts, si besoin.
Celui du train sort 32kg/cm et est gourmand aussi.
Il soulève le planeur au sol (lorsque je merde dans mes mises sous tension, avec tous ces boutons, et le fuseau bondi de 10 cm en l'air. j'ai donc programmé un ralenti de 2 secondes pour sa pleine course, sinon tout le monde va le voir si jamais je me loupe à nouveau)
Cependant, un vieux pilote me disait: la honte passe, le modèle reste!
Bref 12 numériques, au vu de la musique qu'ils produisent, ça risque d'être velu!
Ce n'est surement pas nécessaire, mais ça rassure le pilote médiocre.
D'où la précaution d'avoir une alim des susnommés qui ne traverse pas mon petit récepteur chinois...
Ou comment transformer l'énergie en bruit et chaleur!
(comme un homme politique: T4 max (température turbine), couple nul)
ORSA : NO BRAIN NO FEARS
