CONSTRUCTION AVION DEPRON POUR SALLE

[fabien]

Bonjour à tous ,
Dans ce sujet rien de spécial ,simplement je pense une aide à la construction d'un modèle de voltige indoor avec les caractéristiques d'un avion reproduisible facilement (peut être dans une autre forme, avion aile haute...)
QUE FAUT IL?
du depron 3mm,cout de la plaque 4€
colle spécifique depron(araldite rapide ou lente,cyano depron avec accélérateur pour exemple),cout environ 12€
un cutter lame neuve
une protection de découpe (pour éviter de perdre une table )
du scotch benderm pour les charnières ,du scotch de protection pour les collages
Pour la deco ,feutres ou crayon pour depron
Du jonc carbone fin,du plat carbone largeur 3mm
deux roues ultra légère
un peu de ctp 1.0mm pour le couple moteur et les guignols de commandes
des chutes de câbles électriques fins(pour les arrets de roues ou de commandes),un peu de durite de carburant methanol( pour le calage moteur)
3 servos micro,un moteur,un controleur
RIEN DE BIEN ONEREUX, VOUS LE VOYEZ!

[fabien]

gabarit de decoupe .jpg (349.41 Kio) Consulté 1196 fois

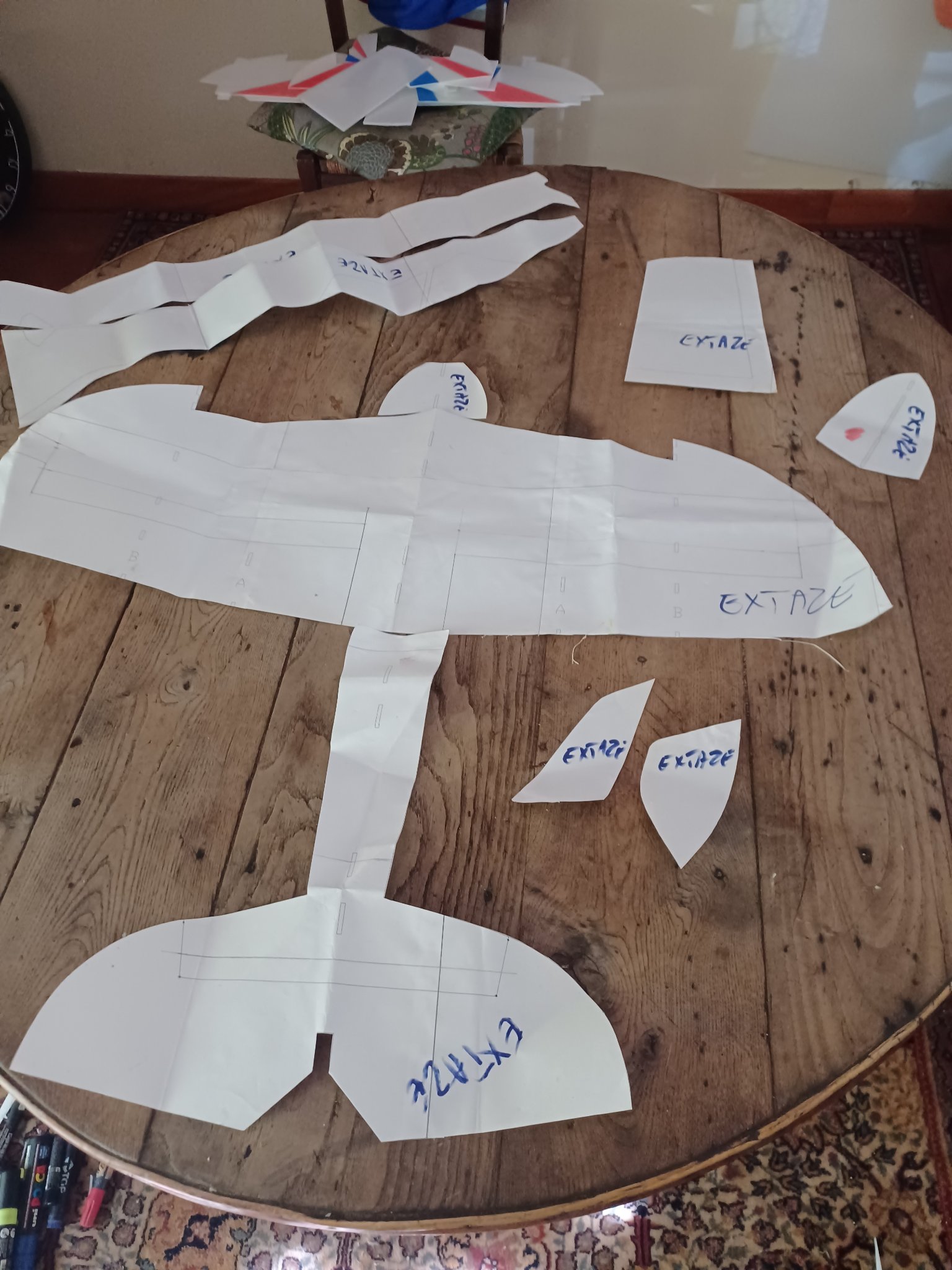

Les gabarits de découpe sont fait dans du papier simple

[fabien]

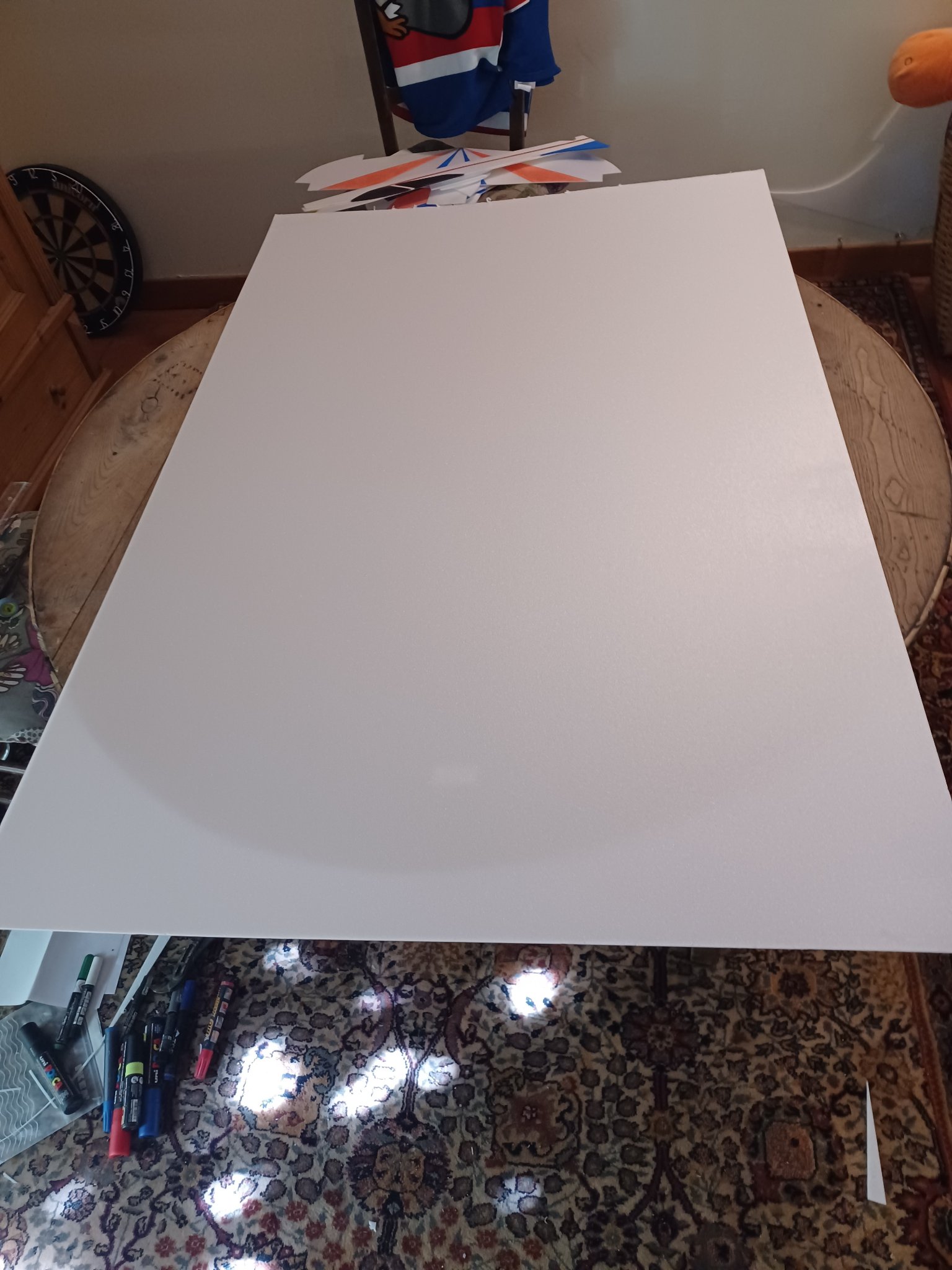

plaque depron.jpg (318.37 Kio) Consulté 1196 fois

Cette plaque de depron coute 4€
Nous pouvons faire trois modèles indoor en gérant les positions des pièces

[fabien]

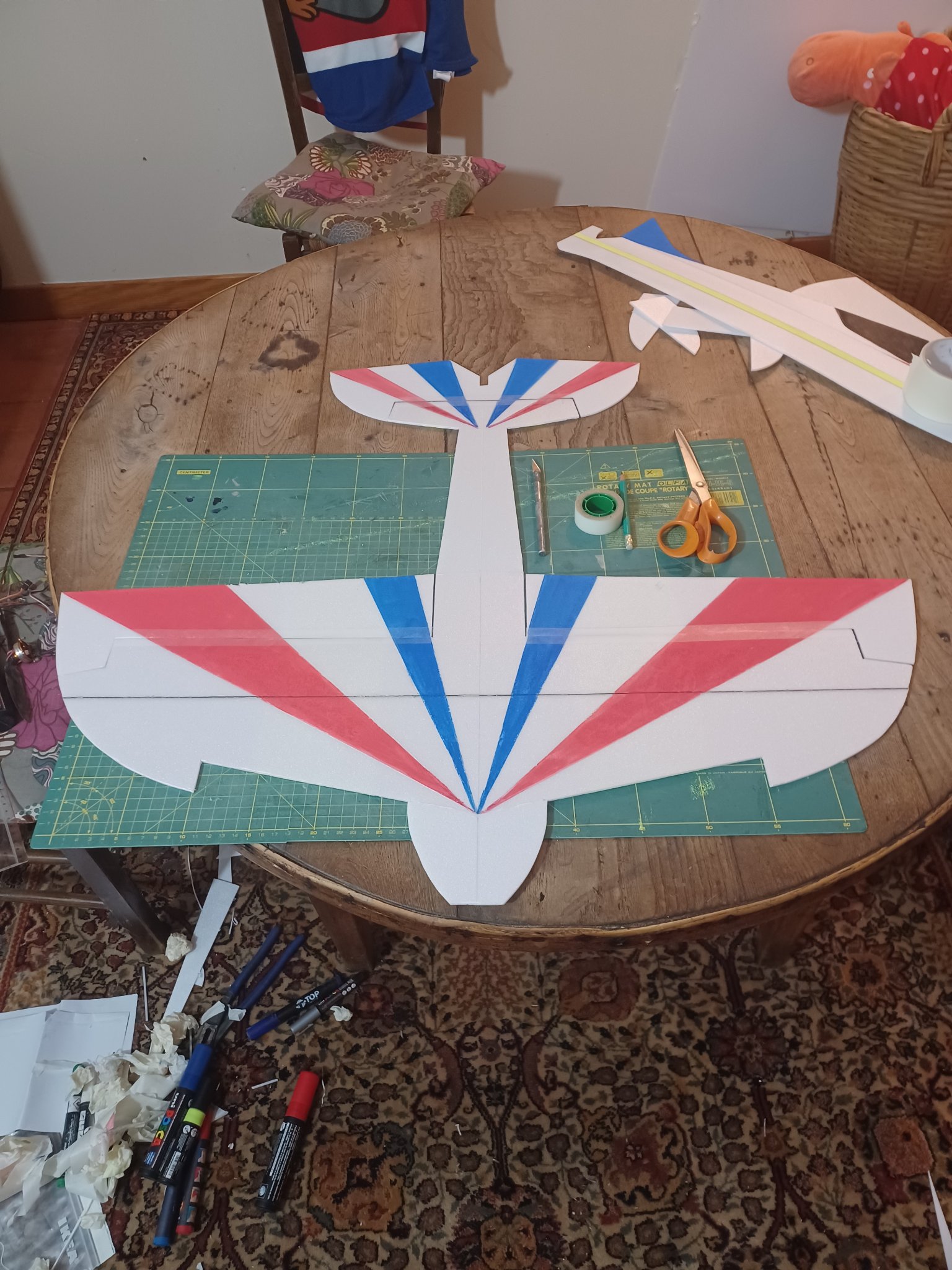

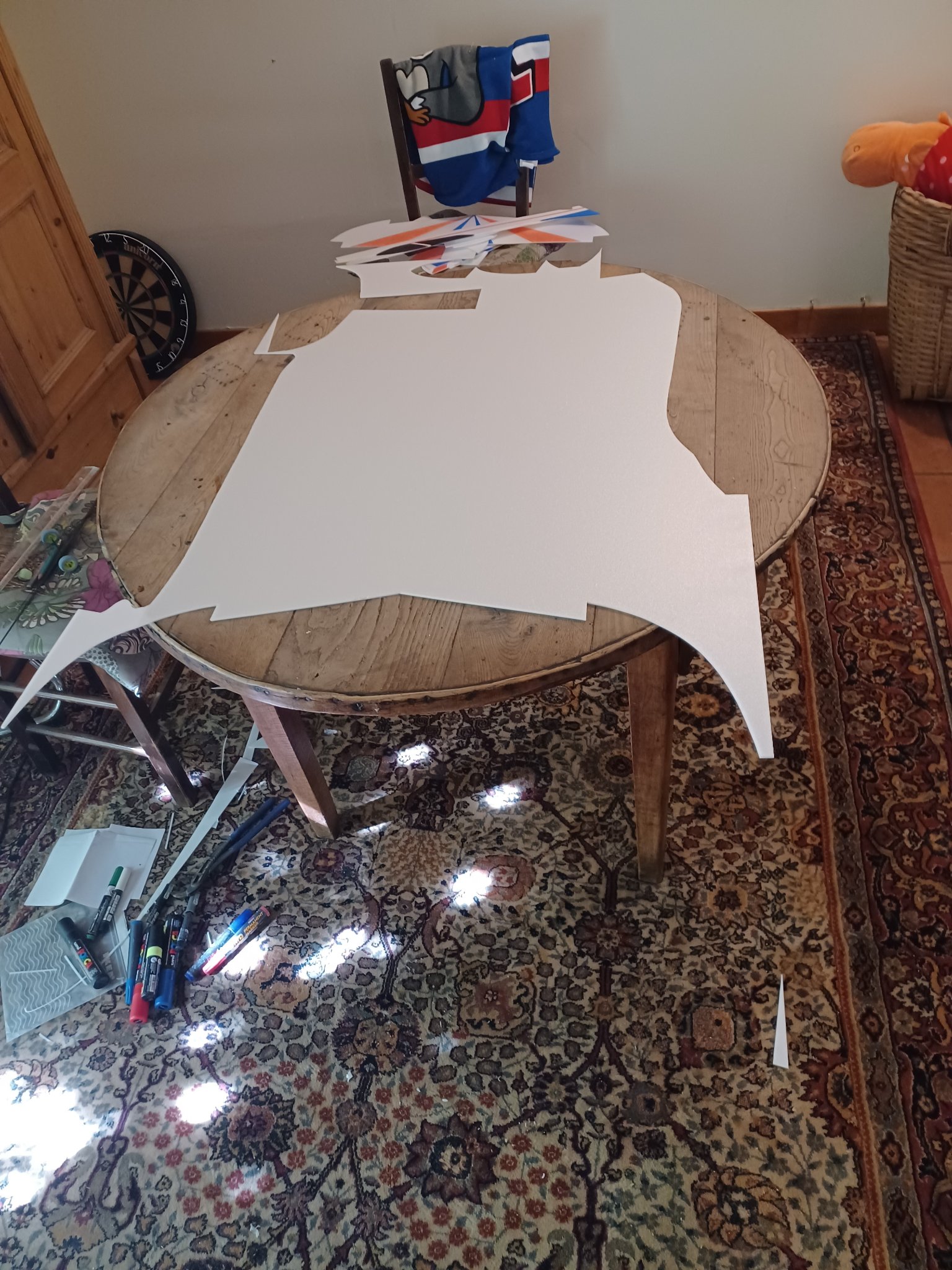

plaque depron apres decoupe.jpg (531.5 Kio) Consulté 1196 fois

Certes cela ressemble à une découpe à la hussarde

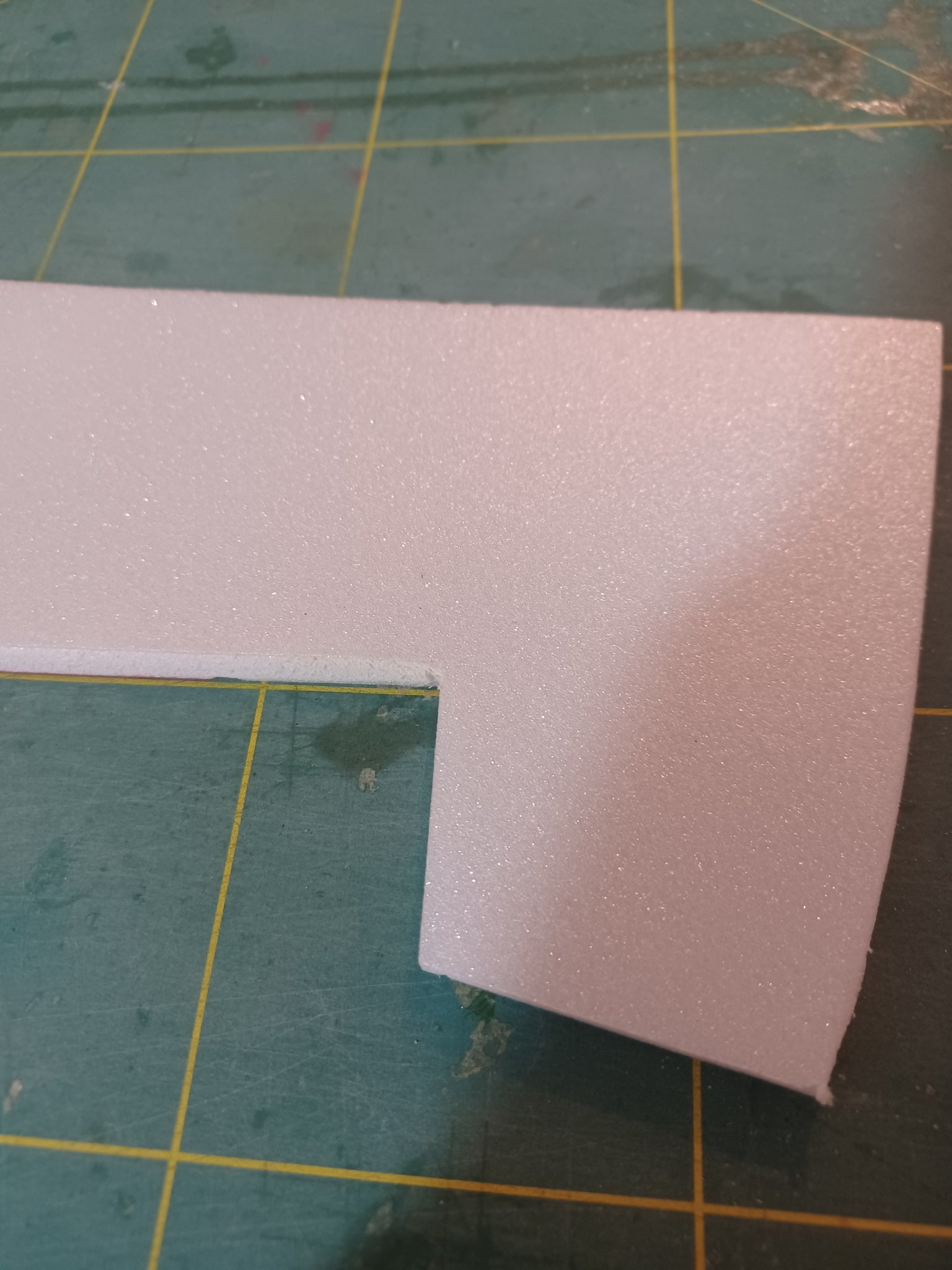

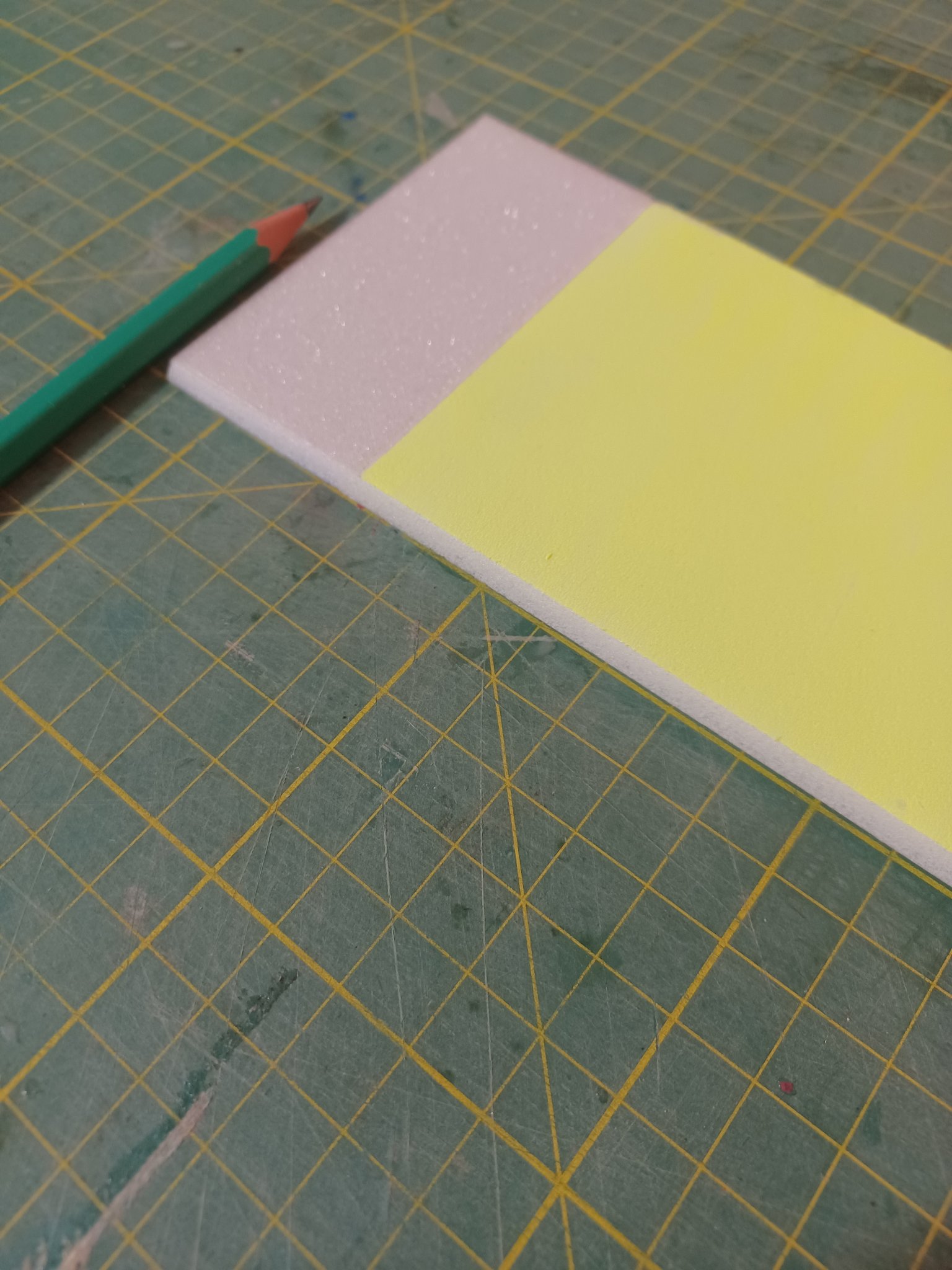

Une plaque depron possède un sens de travail pour avoir plus ou moins de rigidité(c'est relatif)

[fabien]

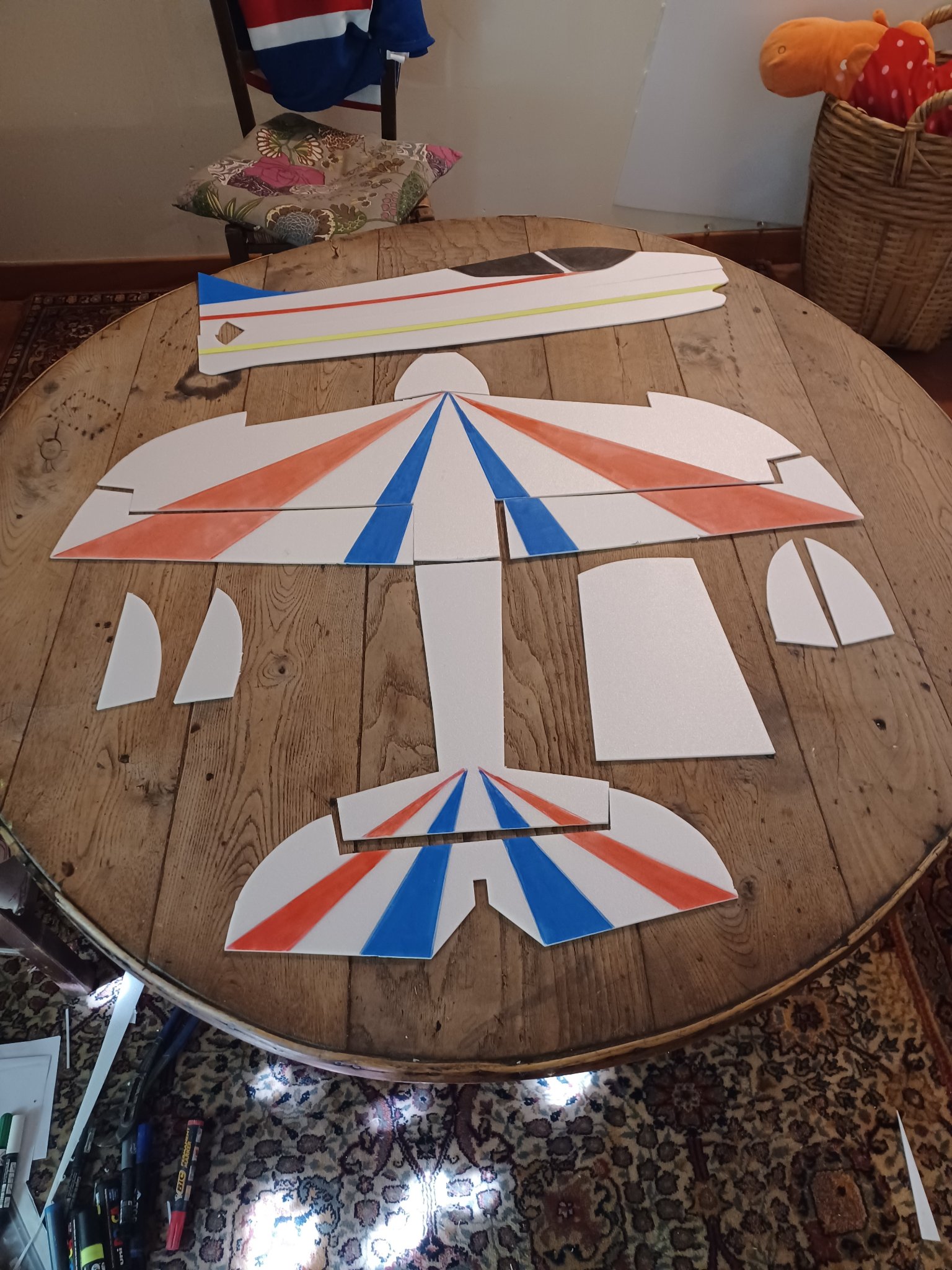

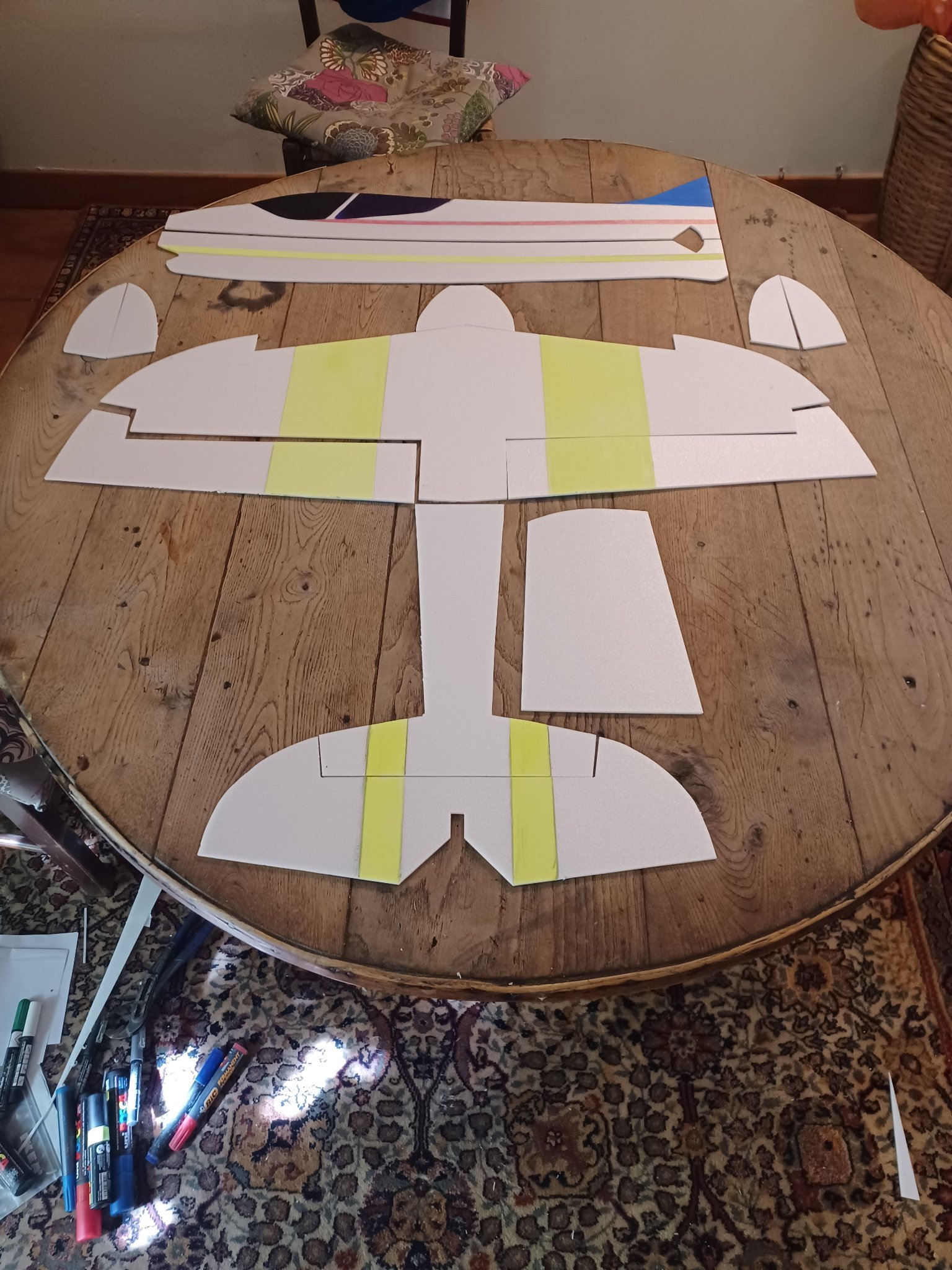

decoupe depron dessous.jpg (500.23 Kio) Consulté 1187 fois

decoupe dessus.jpg (483.76 Kio) Consulté 1187 fois

Faire la deco juste pares la découpe avant collage

[fabien]

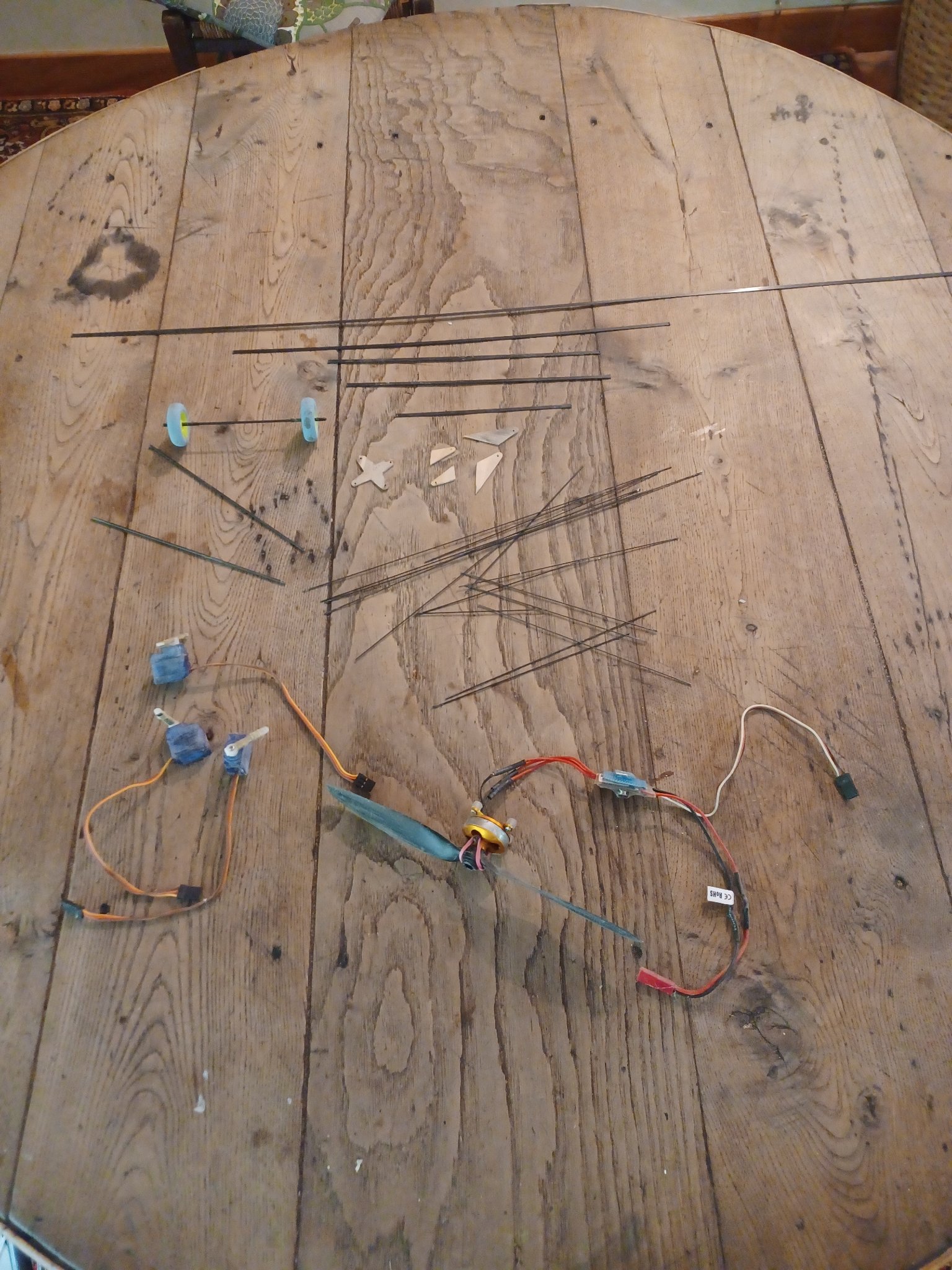

plat carbone ,joncs,servos,moteur et controleur.jpg (564.54 Kio) Consulté 1182 fois

On peut mettre toute sorte de matériel radio,nous ne sommes pas encore dans un modèle de compétition,on s'en rapproche dejà

[fabien]

Sur les photos apparait l'extaze et bien non
C'est XTAZE que l'on trouve en plan sur internet facilement

[fabien]

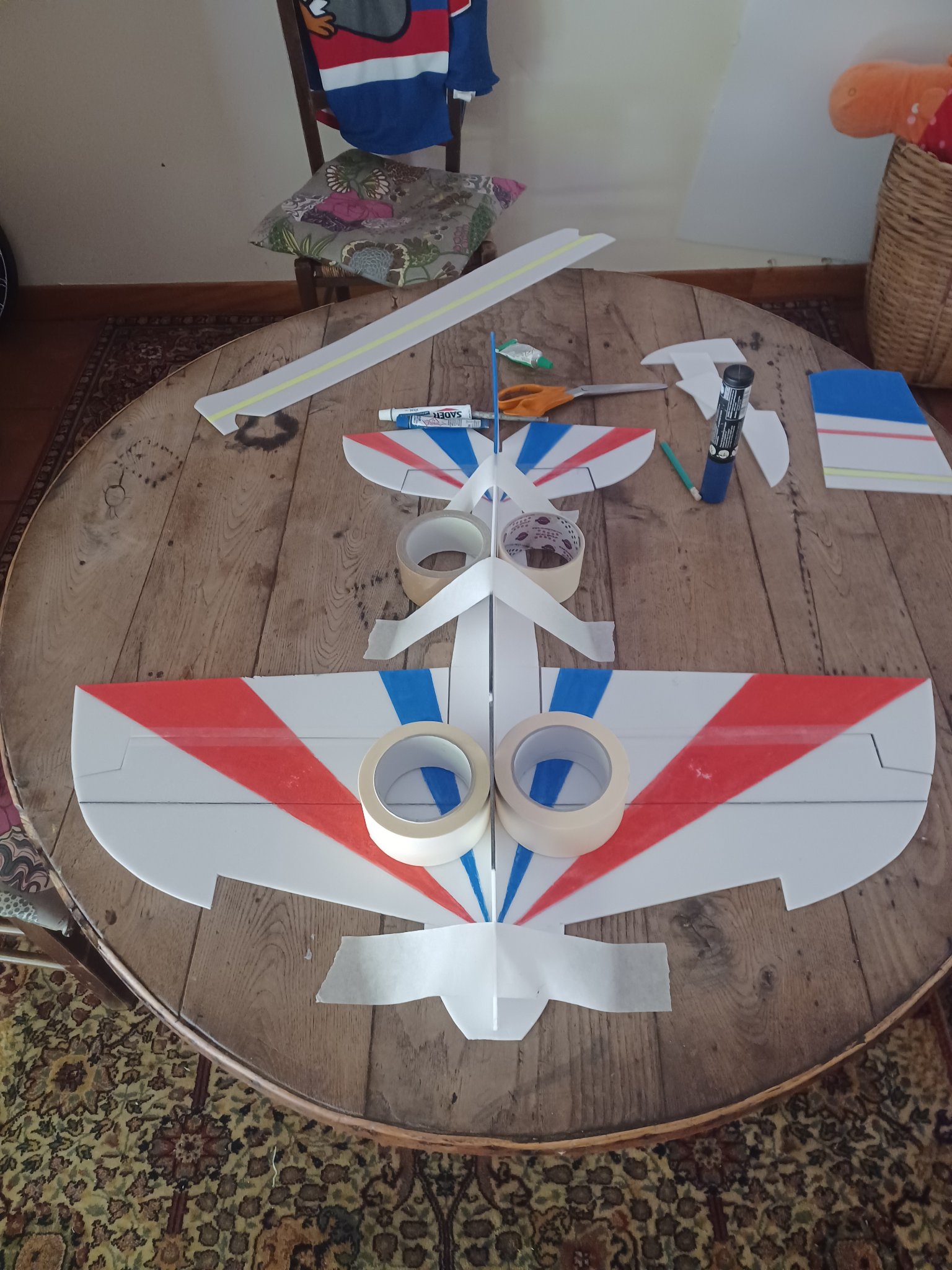

protection du modele pour le collage.jpg (454.96 Kio) Consulté 1173 fois

La protection est nécessaire pour faire un travail propre lors du collage des pièces (depron et carbone plat 3mm)
Le collage se fait avec de la colle araldite lente après nettoyage des plats carbone avec de l'acétone pour une meilleure accroche

[fabien]

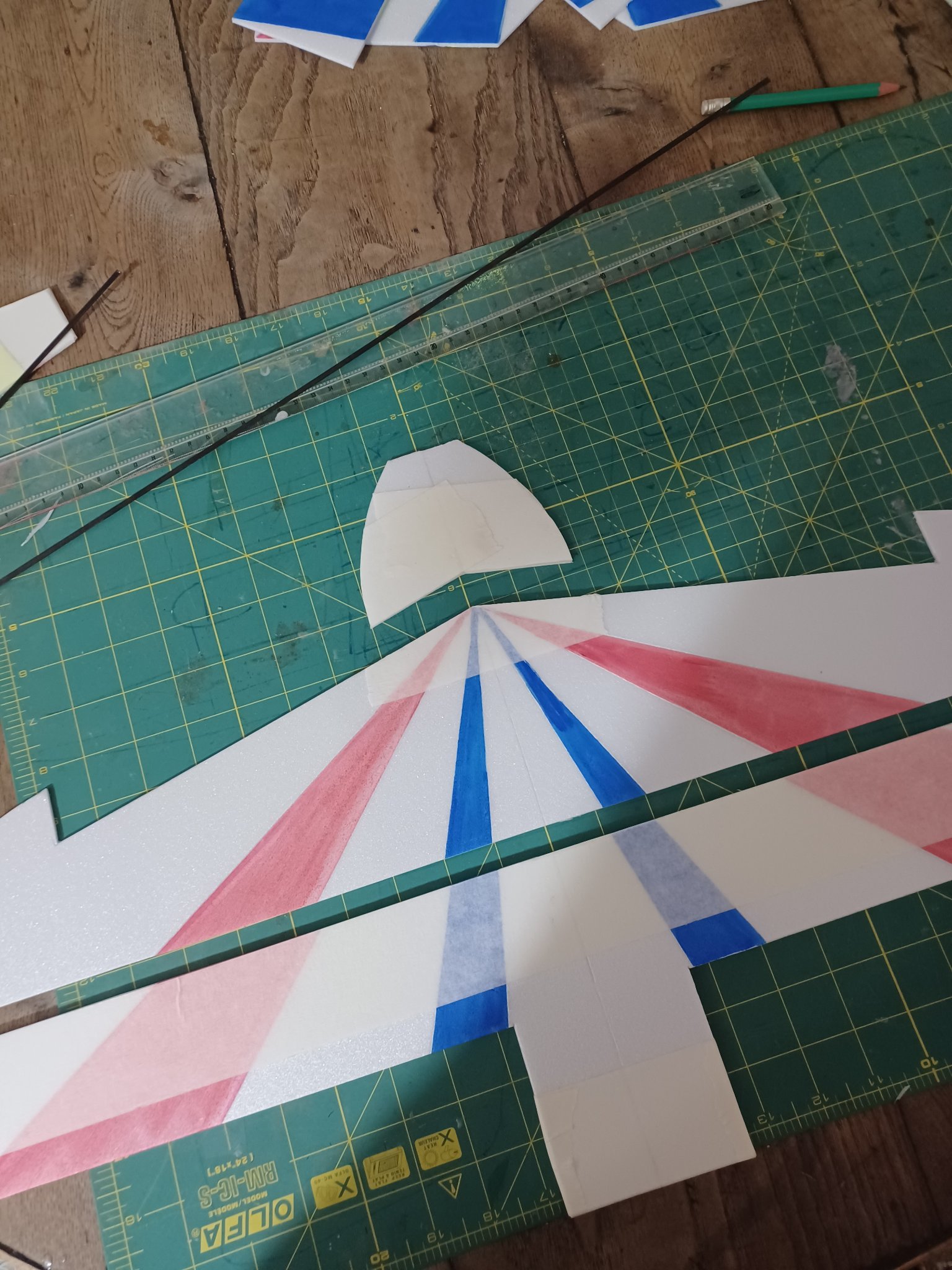

collage du plan horizontal (araldite lente) avec positionnement verticalement des plats carbone empennage et aile
ensuite protection du collage pour la propreté
mettre le plan bien à l horizontale

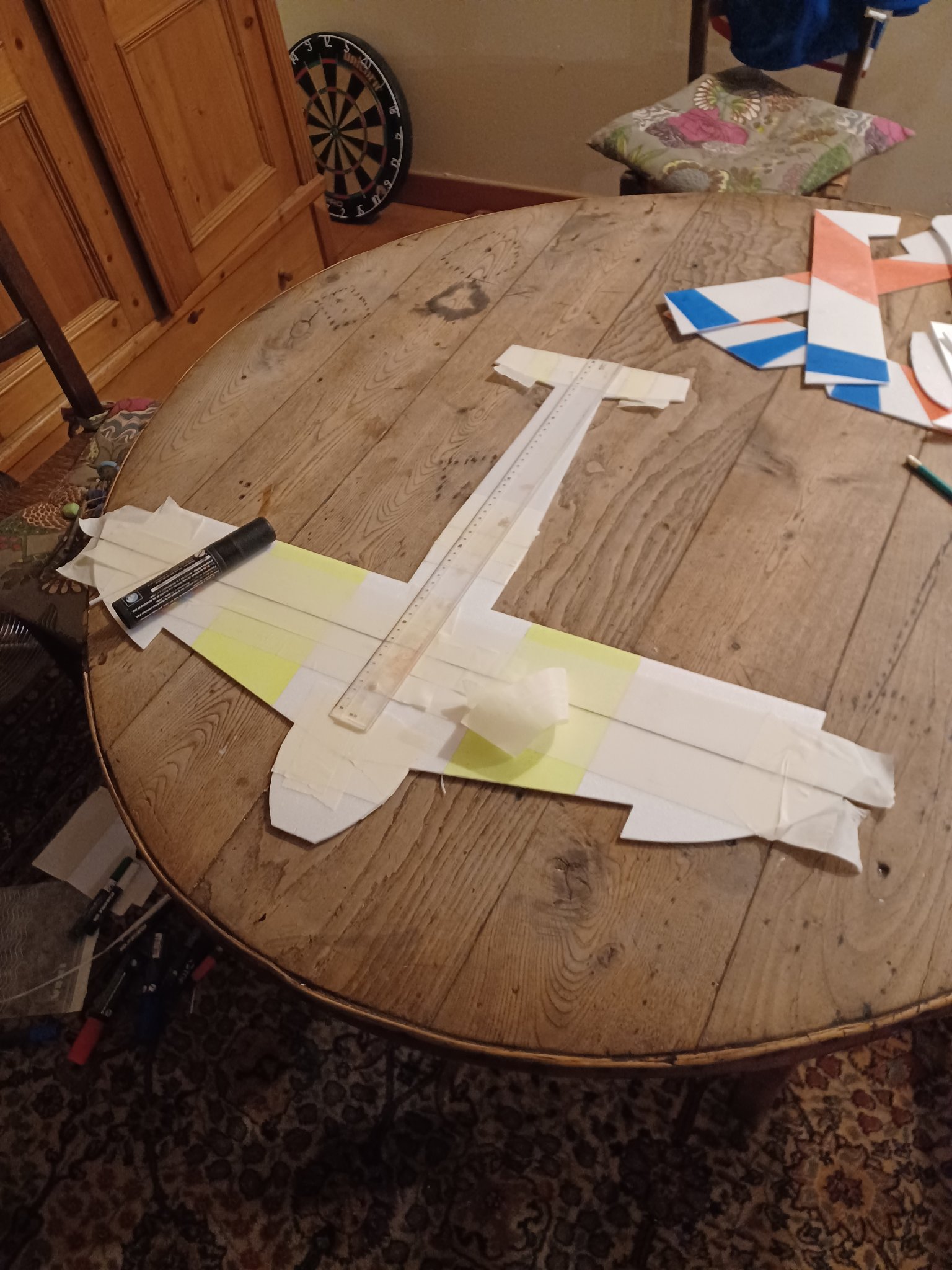

collage plan horizontal.jpg (382.66 Kio) Consulté 1147 fois

[fabien]

preparation des volets de commandes d'ailerons et de profondeur
Ponçage sur le droit d'une table ou decoupe au cutter en biais avec l'aide d'une regle

ponçage du biais des ailerons .jpg (345 Kio) Consulté 1143 fois

ponçage biais de l'ailerons.jpg (317.53 Kio) Consulté 1143 fois

[fabien]

pose des ailerons et de la profondeur
le scotch se découpe mieux au cutter qu'au ciseaux
un petit jeu est nécessaire pour obtenir une commande souple sans effort entre le plan fixe et la gouverne

collage des volets .jpg (473.47 Kio) Consulté 1143 fois

[fabien]

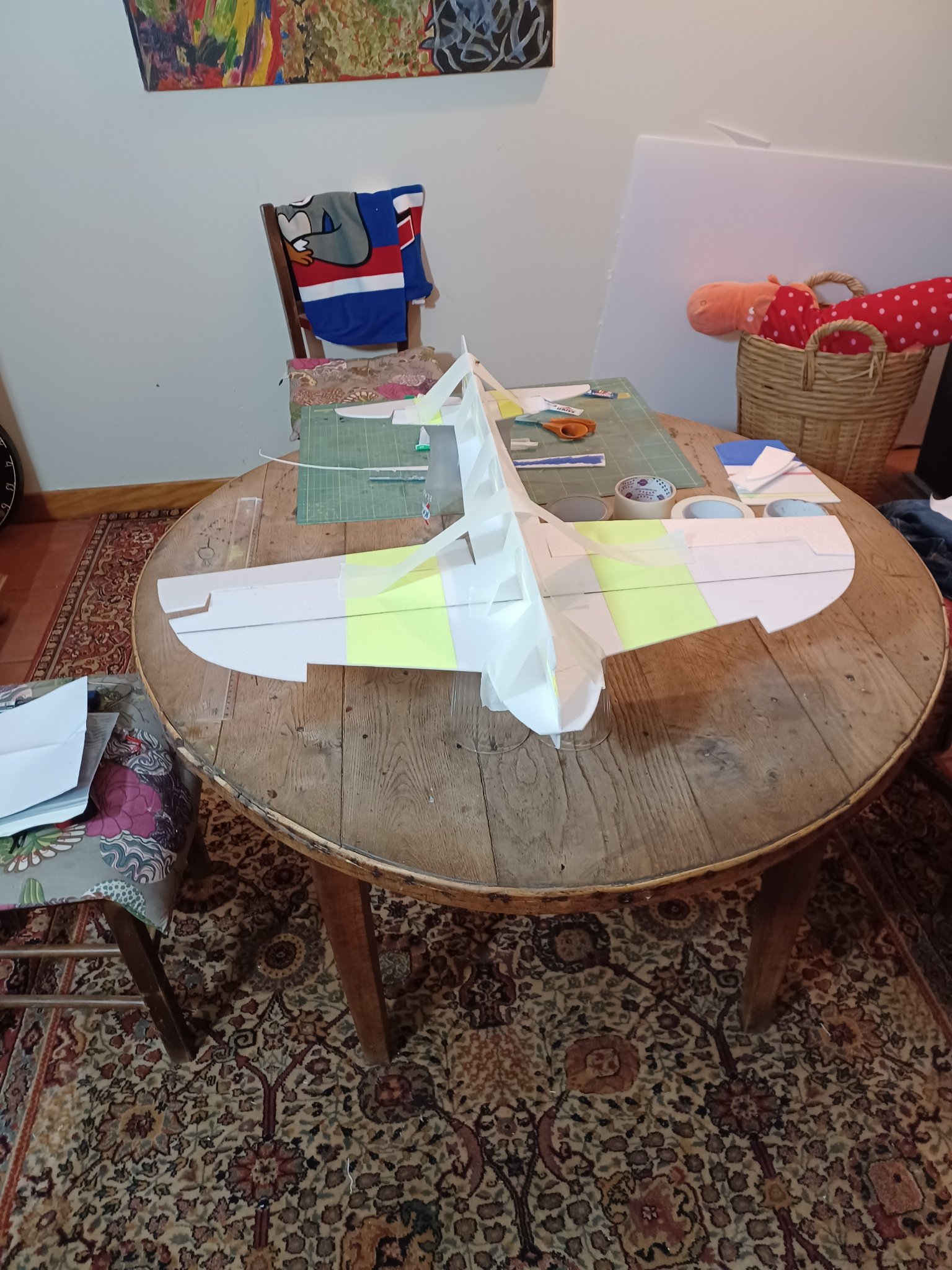

collage du fuselage (araldite lente et scotch à profusion)
Apres que le dessus soit sec,collage du dessous

collage du fuselage araldite.jpg (436.17 Kio) Consulté 1095 fois

calage fuselage.jpg (362.73 Kio) Consulté 1095 fois

collage du fuselage dessous.jpg (473.03 Kio) Consulté 1095 fois

decoupe dessus.jpg (483.76 Kio) Consulté 1095 fois

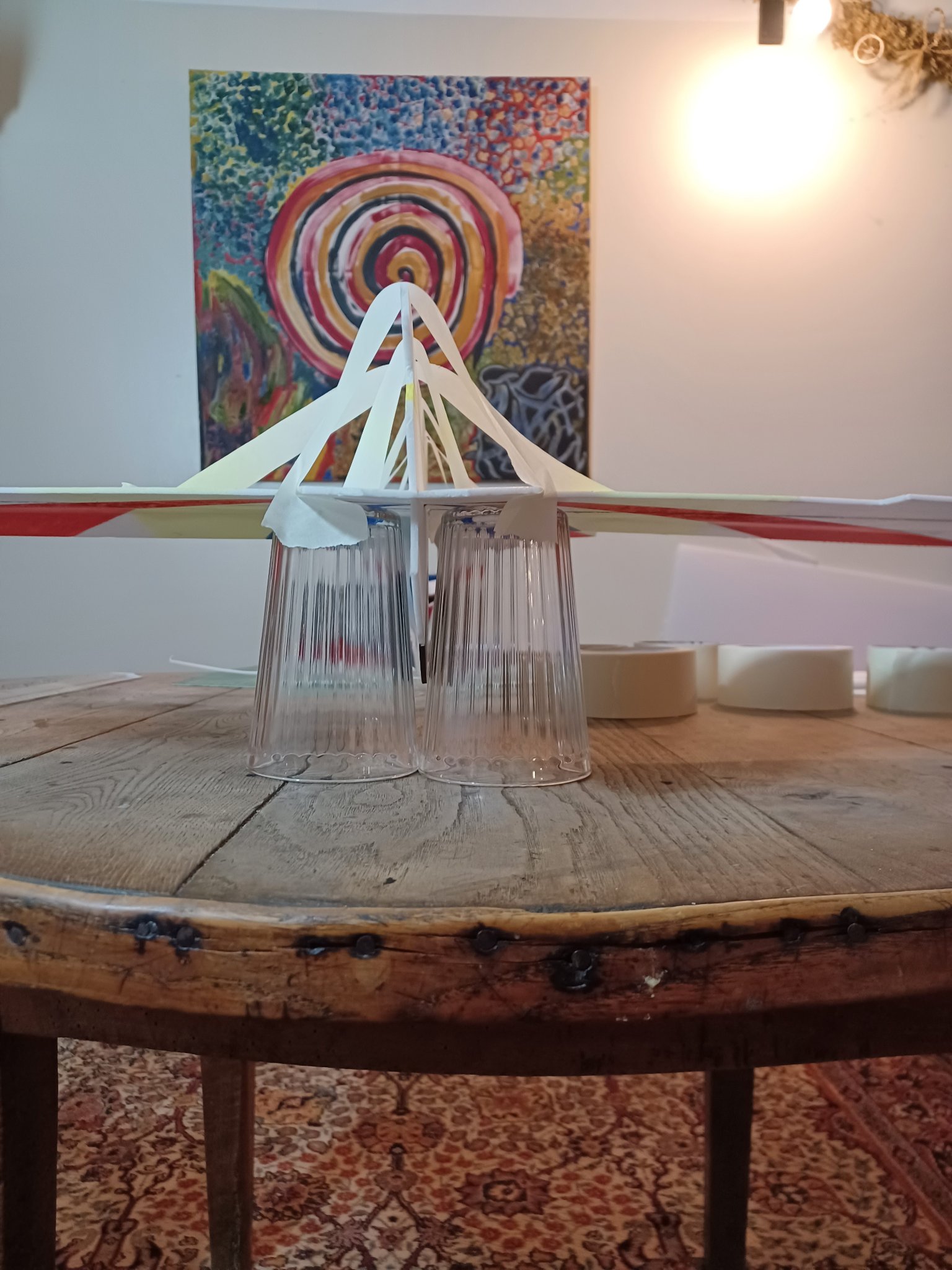

Il faut caler le plus verticalement(un verre ne sert pas qu'à boire!)
L'ensemble est encore bien fragile
Si le scotch degrade un peu la deco rien de grave ,on repasse un peu de couleur

[fabien]

collage du dessus du fuselage

collage dessus fuselage.jpg (418.43 Kio) Consulté 1094 fois

[fabien]

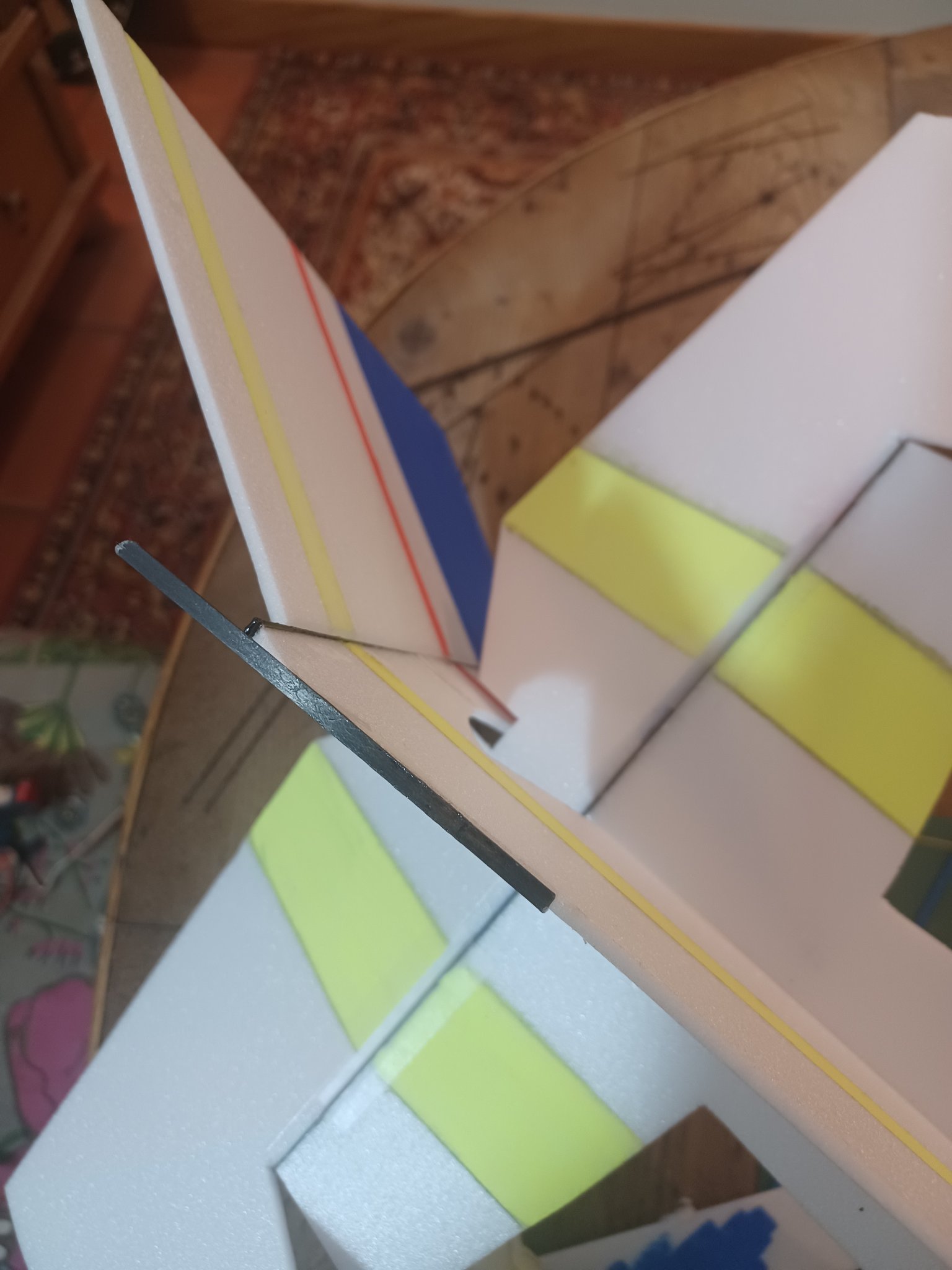

collage du support moteur et de la barre de rigidification de la dérive en carbone
toujours colle lente

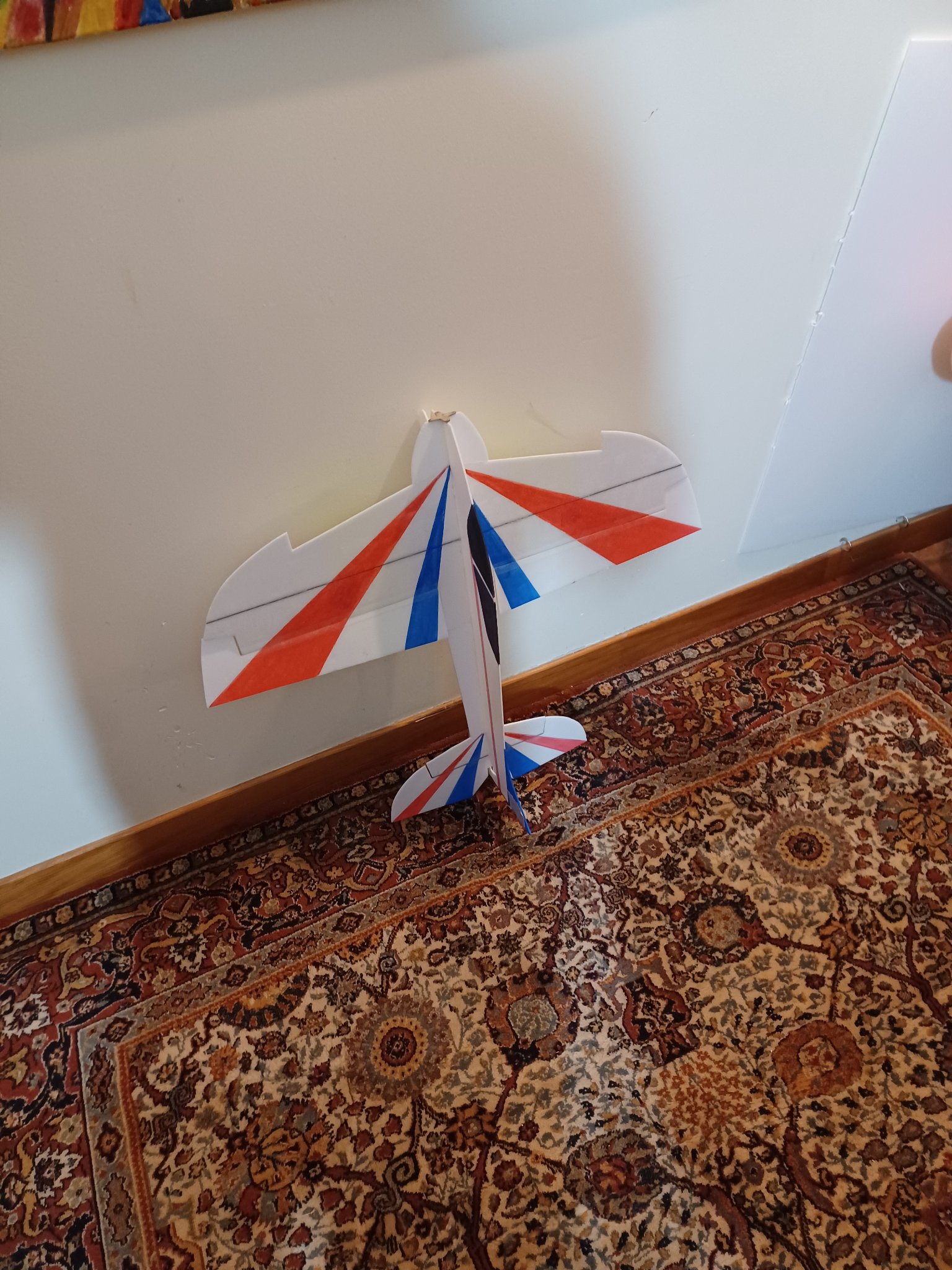

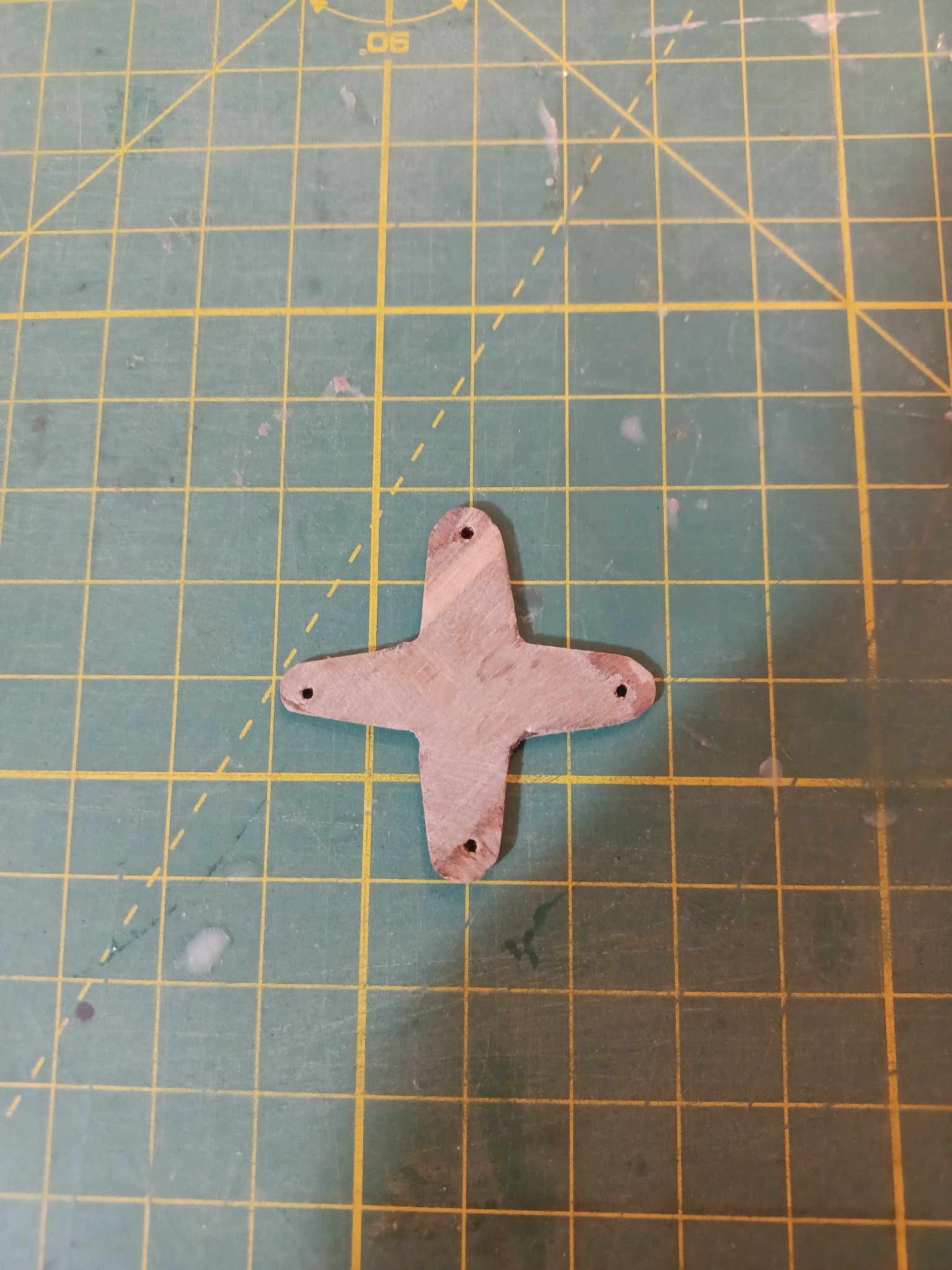

support moteur.jpg (395.89 Kio) Consulté 1052 fois

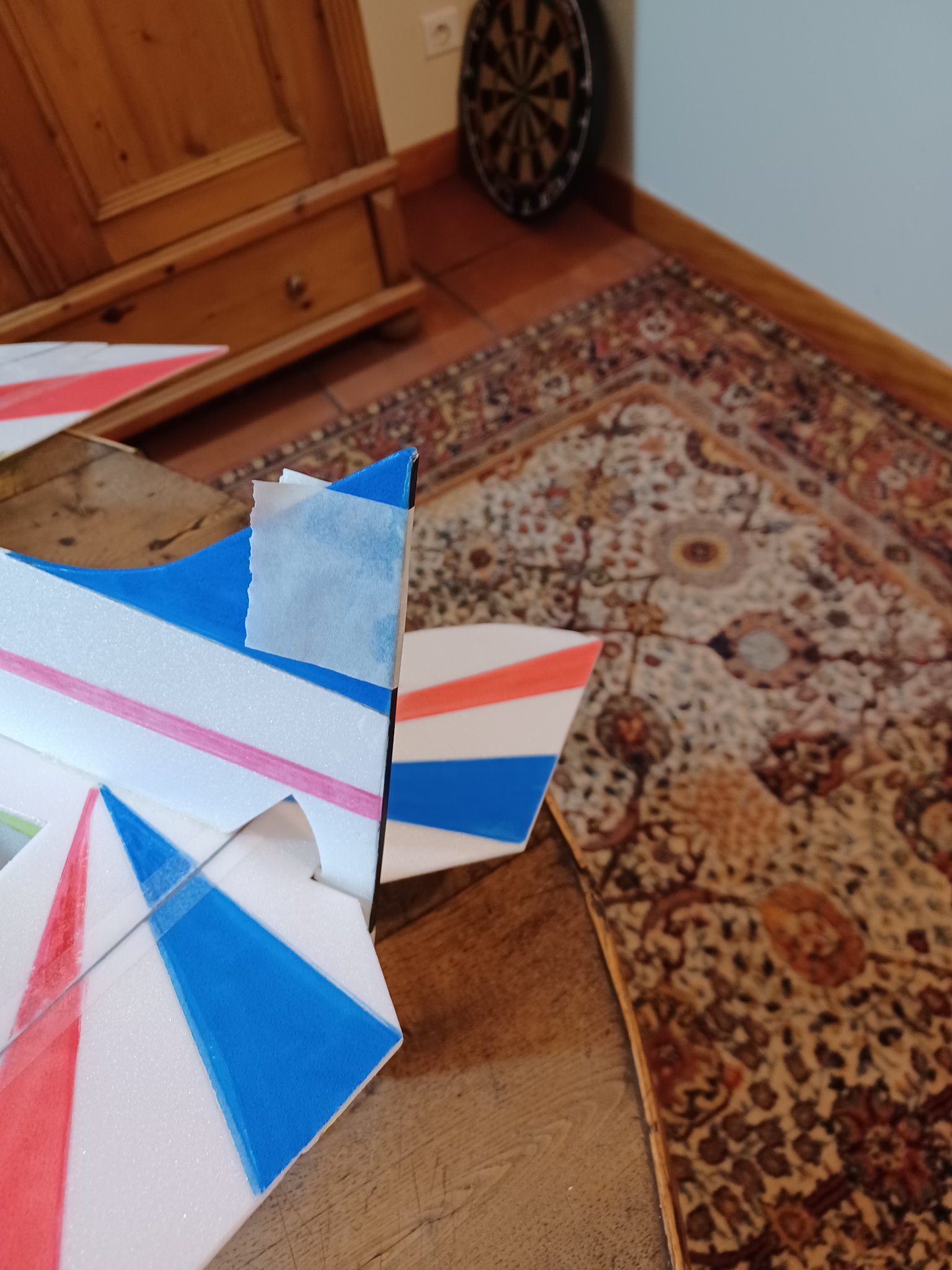

barre de rigidification derive.jpg (317.24 Kio) Consulté 1052 fois

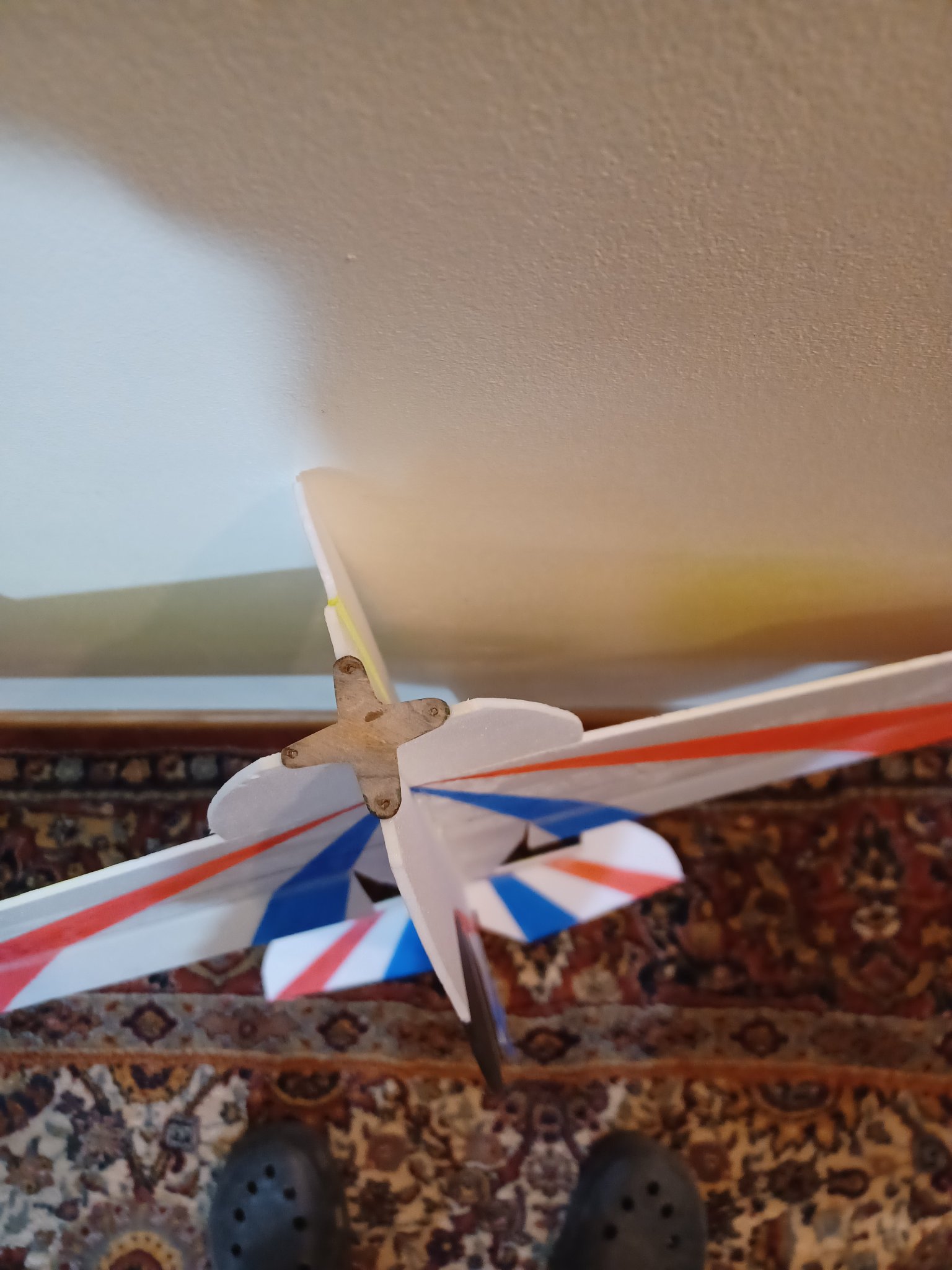

collage support moteur.jpg (280.19 Kio) Consulté 1052 fois

collage support moteur et barre de derive.jpg (518.73 Kio) Consulté 1052 fois

[fabien]

Montage du train d'atterrissage
Jonc carbone,fil de couture,roues

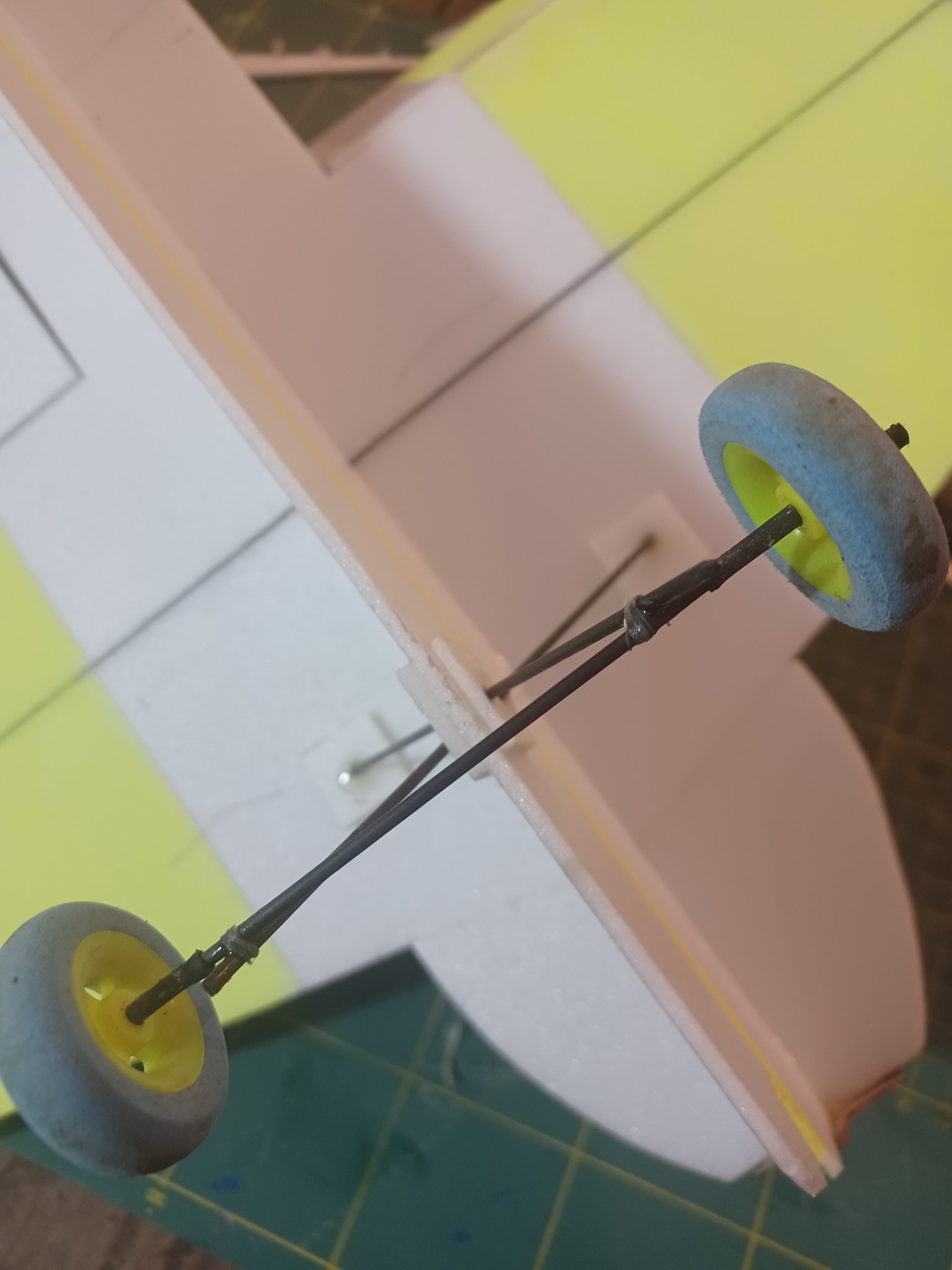

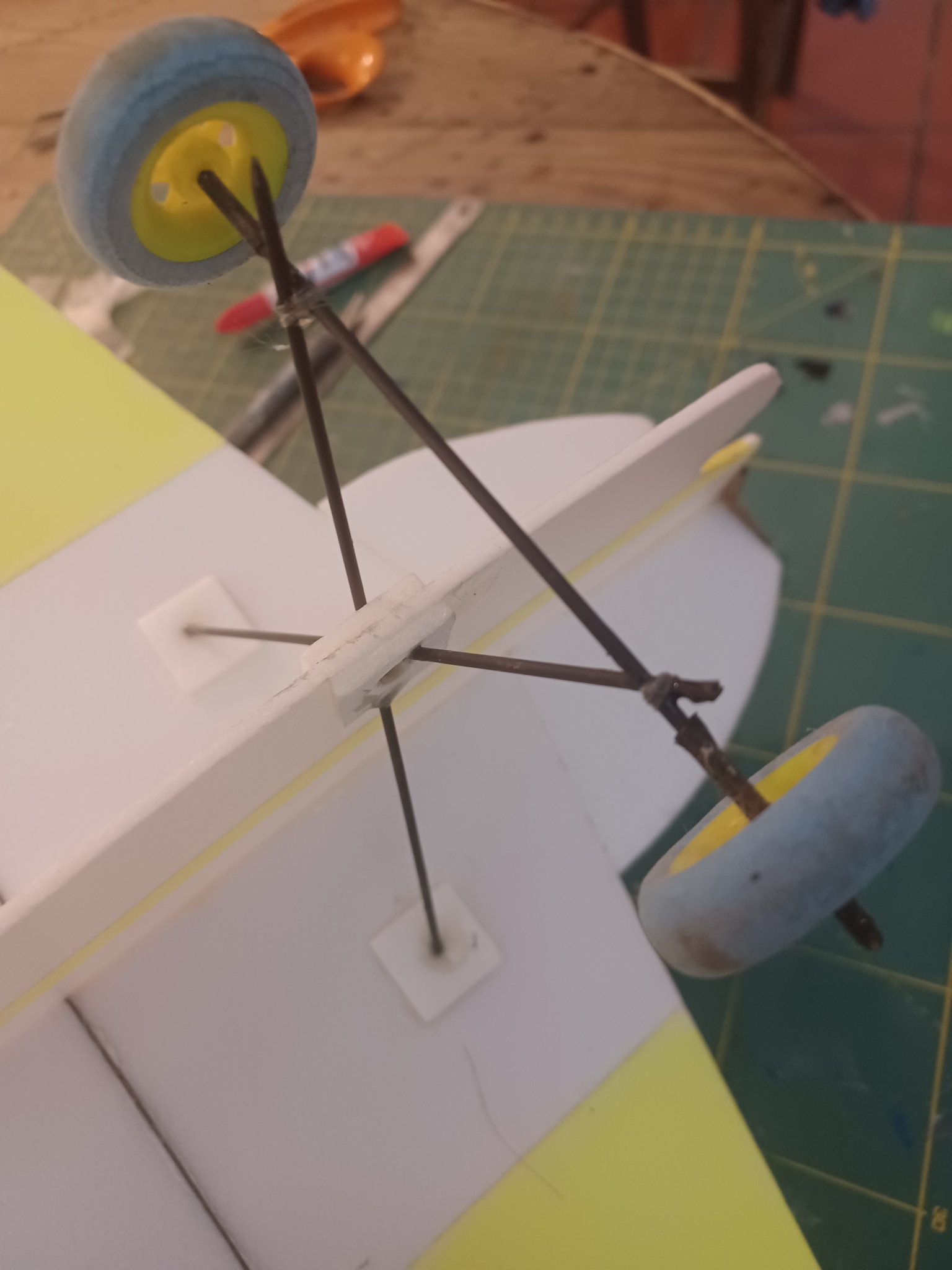

train n2.jpg (161.01 Kio) Consulté 1039 fois

train d'atterissage.jpg (151.74 Kio) Consulté 1039 fois

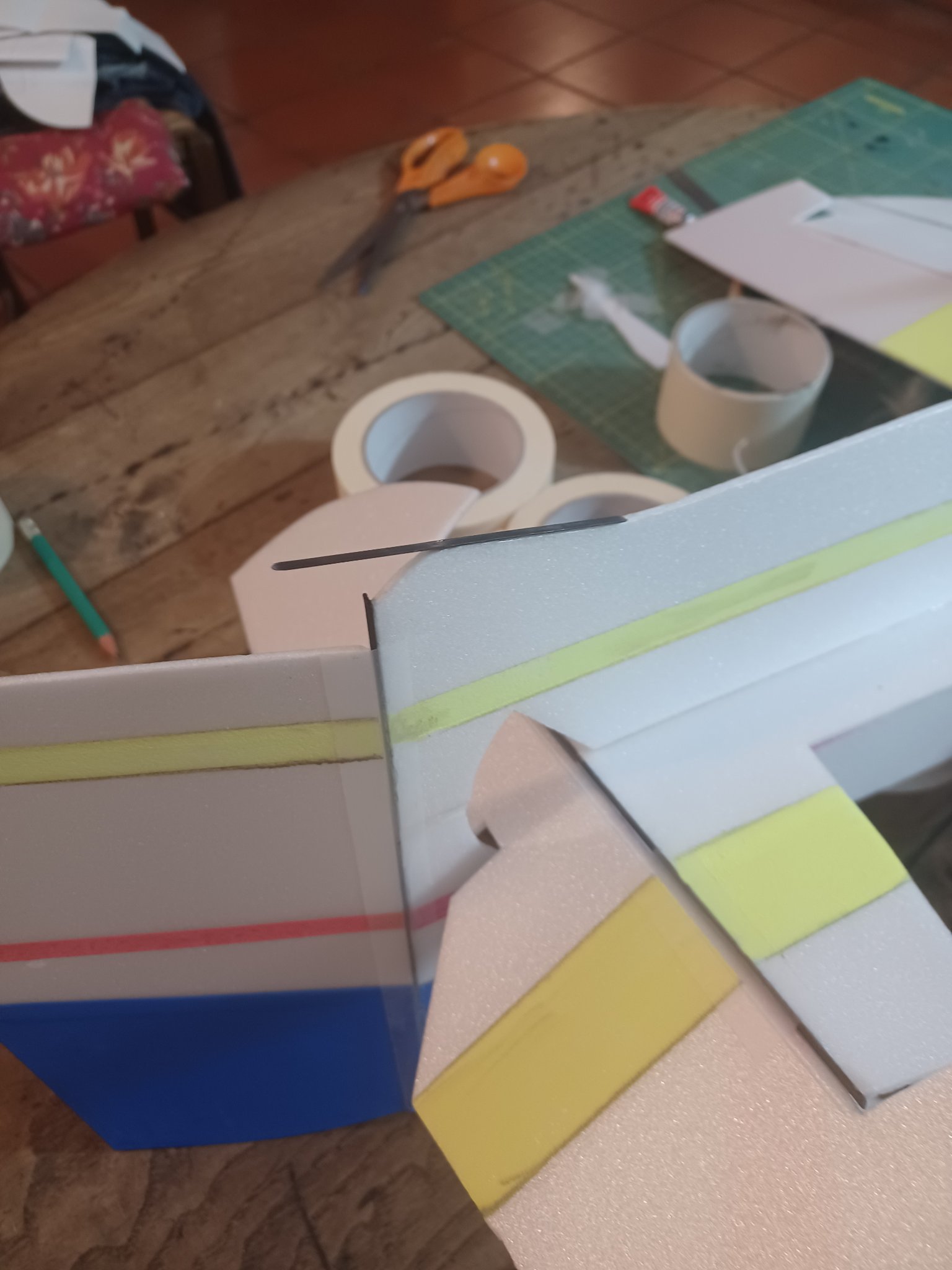

bequille .jpg (205.3 Kio) Consulté 1039 fois

Pensez au décalage des joncs carbone voir la photo
les joncs sont assemblés avec de la colle cyano et du fil de couture

[fabien]

Pour les gens intéressés ,sur internet en tapant plan f3p et image vous allez trouver plein de plan
Aussi avion indoor et image
Il existe dans la bibliothèque de l'AMVH ,les plans de XTAZE,du balistic,et d'autres plans DRENALIN

[fabien]

Le modèle est fini comme sur le plan, il pèse 54gr

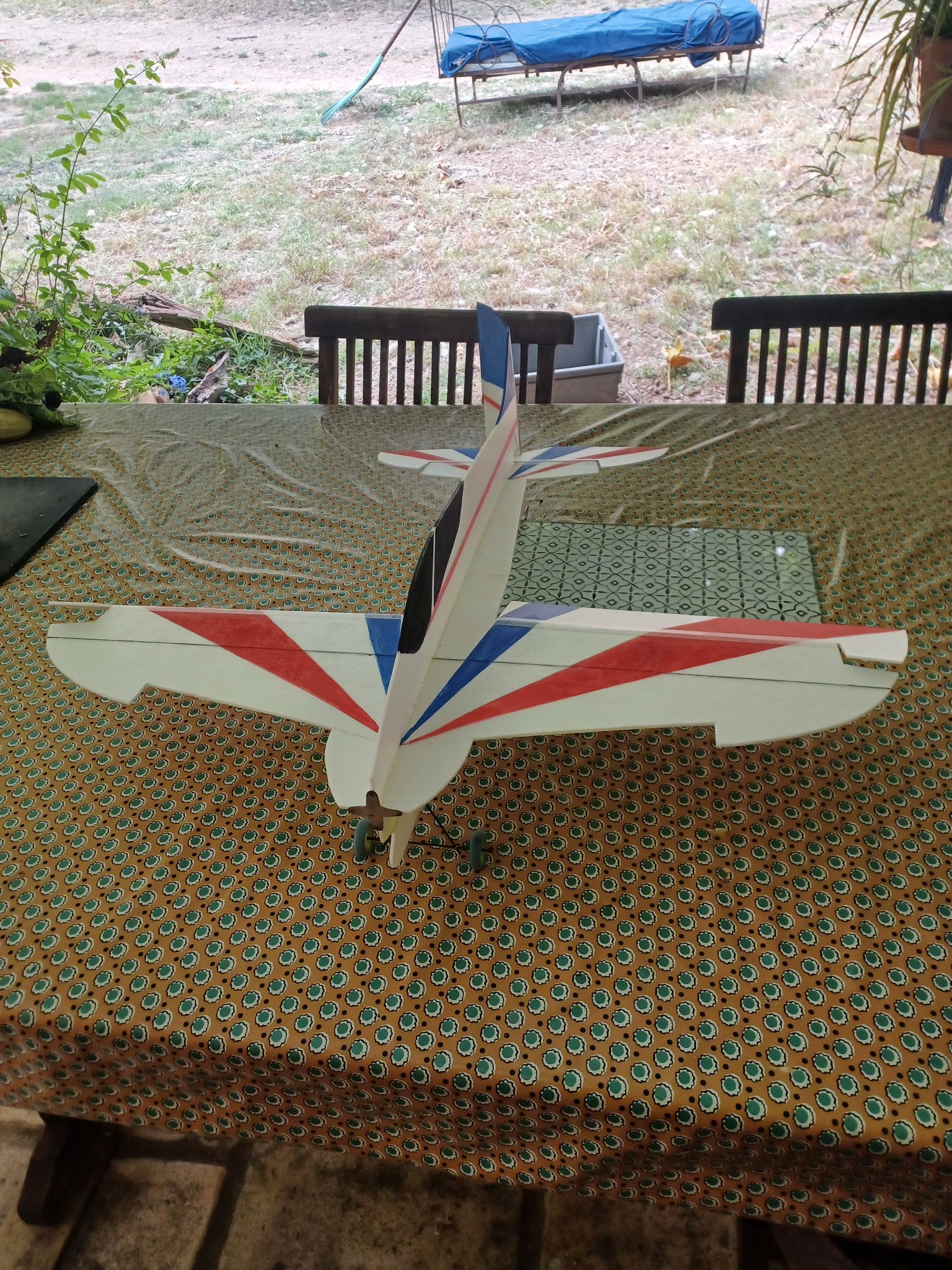

modele complet.jpg (926.46 Kio) Consulté 1007 fois

Il n'y a pas l'électronique
Pour avoir plus de rigidité ,je vais mettre des joncs carbone sous le fuselage en croisillons

[fabien]

Je fais un essai de video
https://youtu.be/s1U1L0IxXRg

[fabien]

Il est formidable et très doué
Peut être au club ,un membre pourra faire de même

[fabien]

Pose des joncs carbone de rigidification et des guignols en ctp 1mm

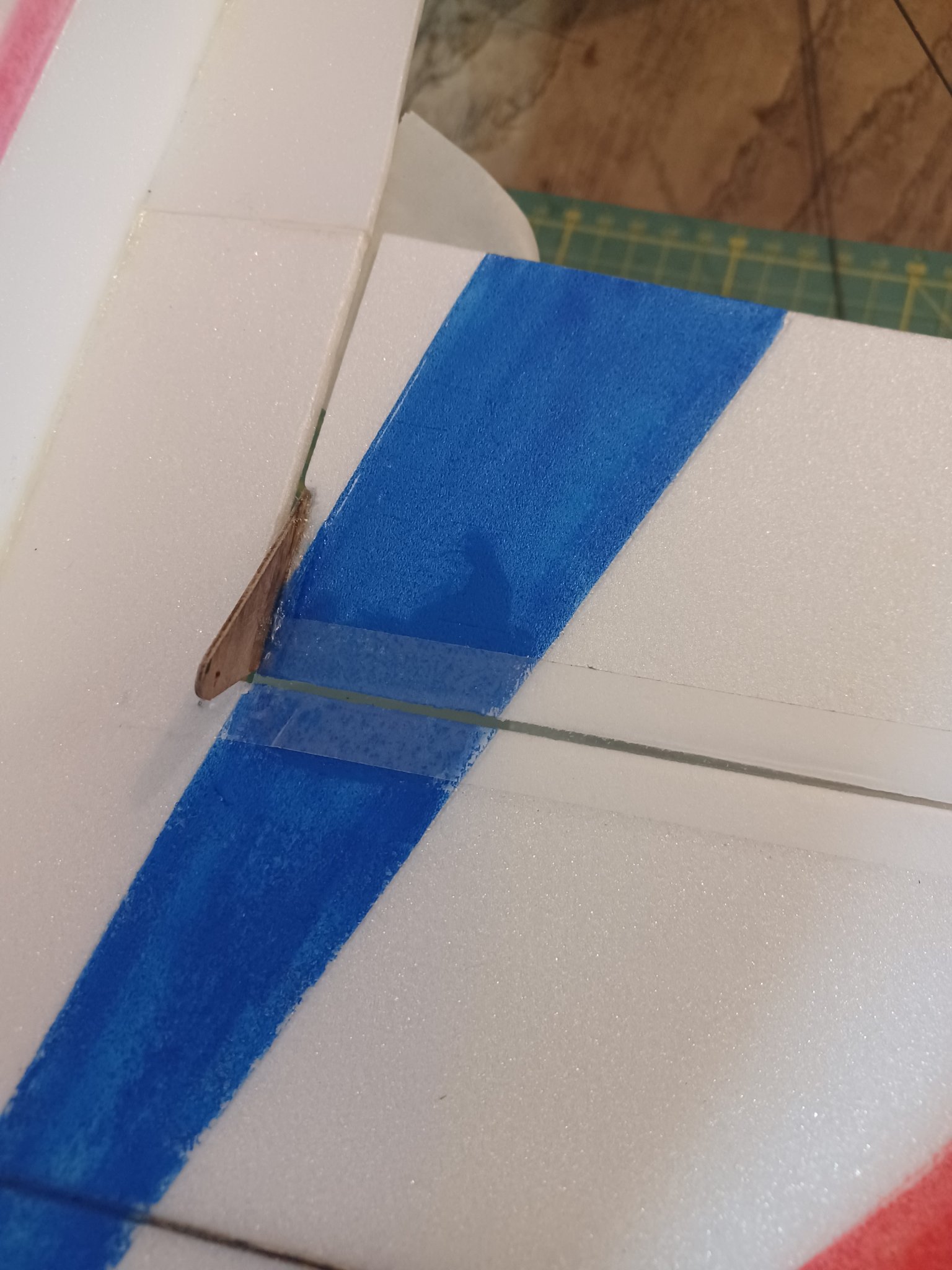

guignol d'aileron.jpg (315.49 Kio) Consulté 984 fois

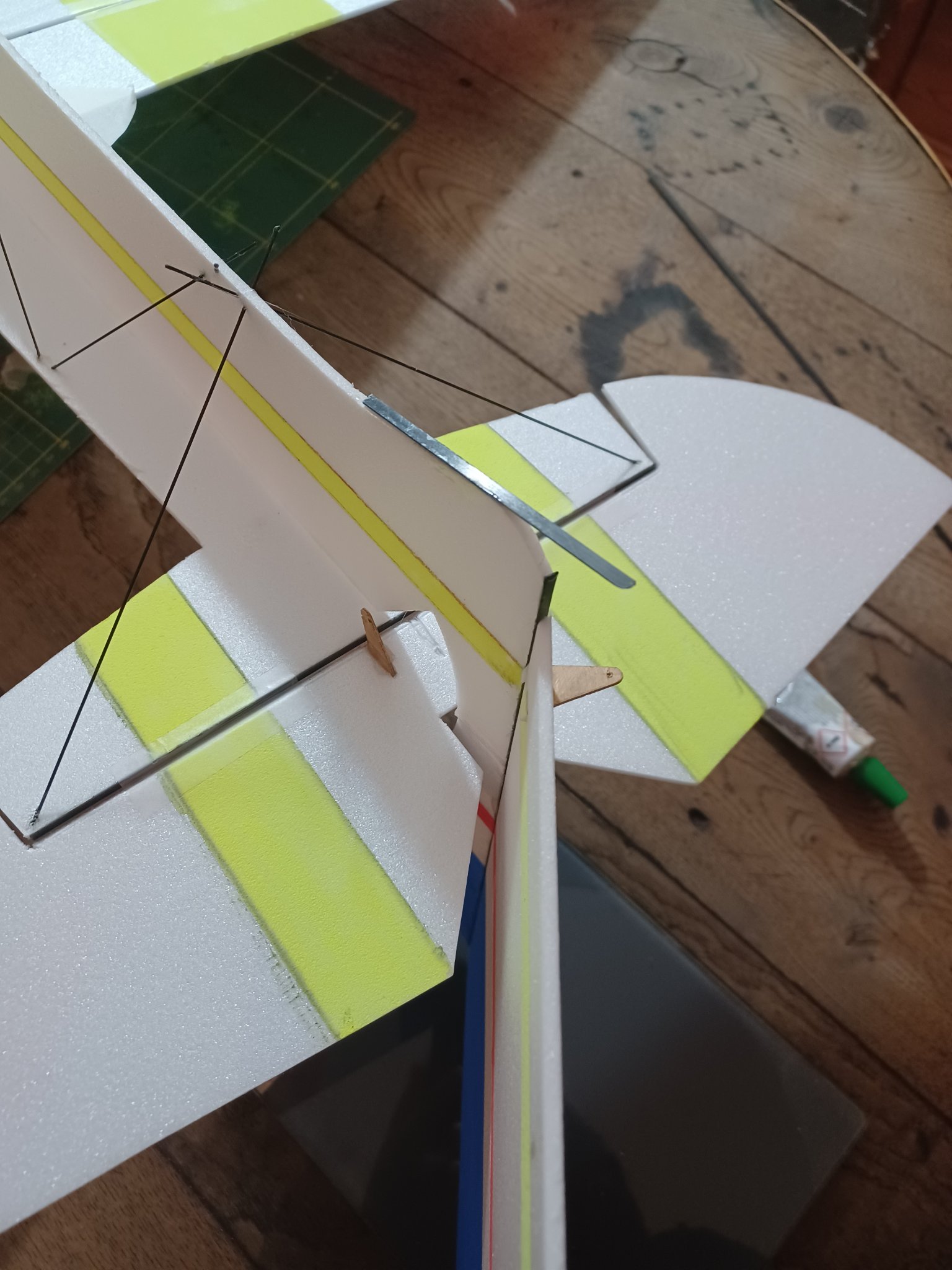

guignols derive et profondeur.jpg (307.3 Kio) Consulté 984 fois

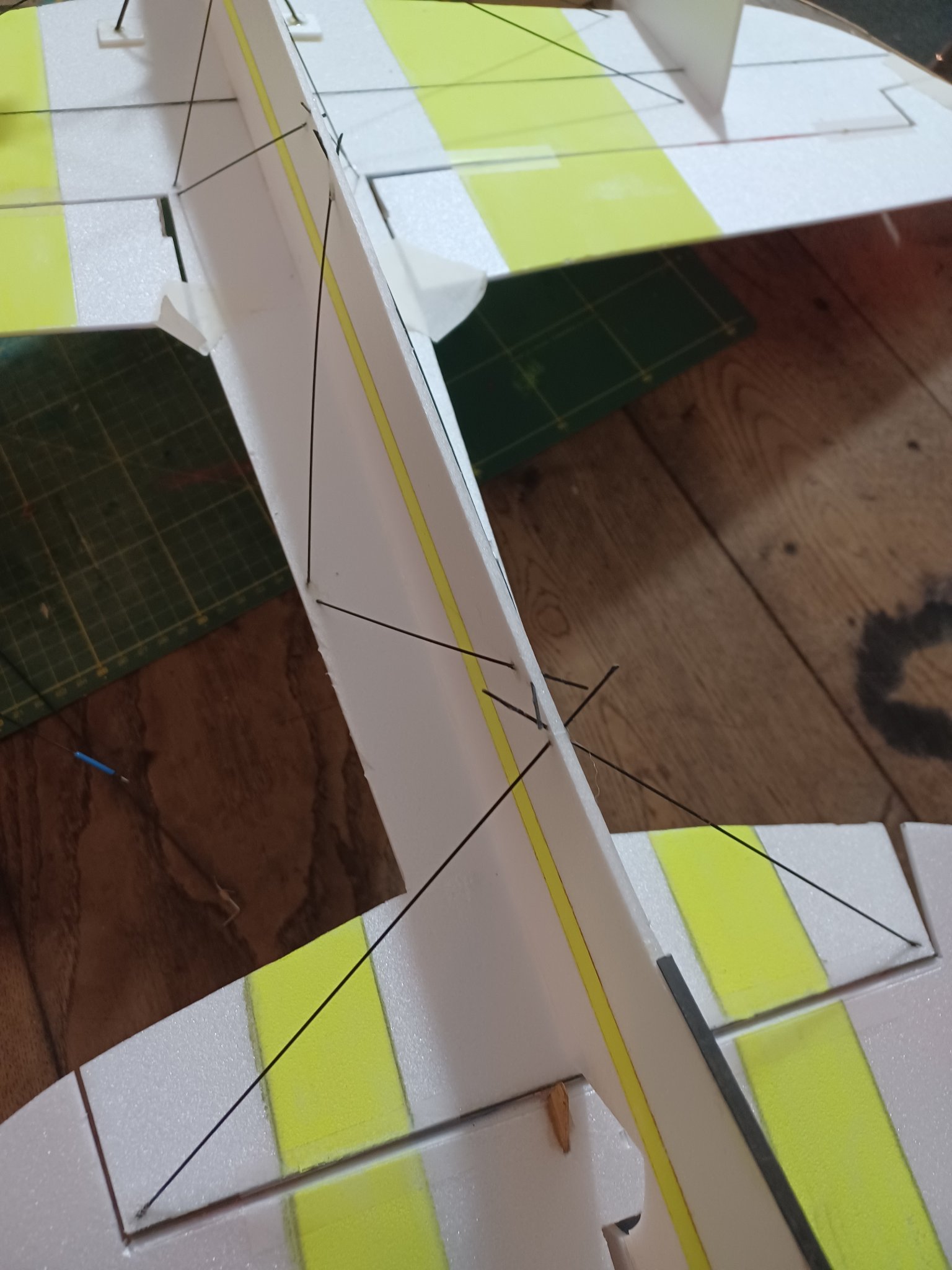

joncs carbone de rigidification.jpg (267.88 Kio) Consulté 984 fois

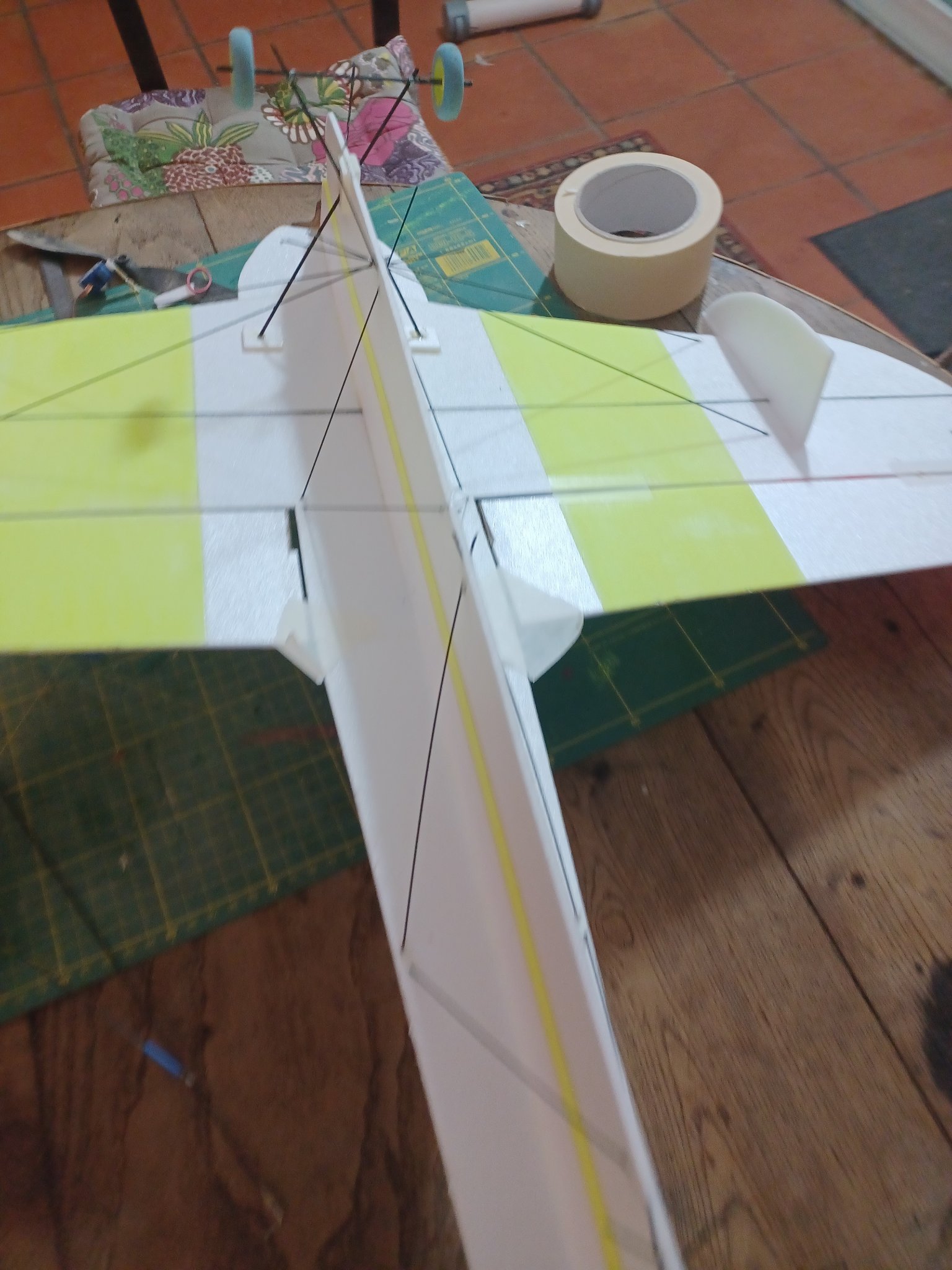

jonc carbone 2.jpg (335.08 Kio) Consulté 984 fois
