Grumman JRF "Goose"

Répondre
Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 21 mars 2020, 21:22

Merci Chamy, c'est bien le bon moteur.
Je l'avais déjà repéré, à voir si c'est possible de le récupérer sous bonnes conditions.
Hélas, sur la page d’accueil du site, il est dit qu'ils sont actuellement fermés jusqu'à nouvel ordre, pas d'expédition.
A suivre.

Eric soubès
Messages : 28
Inscription : 03 nov. 2015, 06:57

Re: Grumman JRF "Goose"

Message non lu par Eric soubès » 24 mars 2020, 06:27

Salut Michel

Pas de problèmes pour refaire le faux moteur.
Je me rappelle avoir changé les dimensions mais je ne me souvient plus de combien.
J'ai un fichier qui s'appelle "moteur m2 130".
Dis moi si 130 correspond à une dimension du moteur.

Bon confinement à tous.

Eric

Michel
Messages : 29
Inscription : 12 janv. 2014, 21:34
Localisation : Aspiran

Re: Grumman JRF "Goose"

Message non lu par Michel » 24 mars 2020, 07:51

Salut Michel,

Je regarde seulement maintenant le forum, c'est un coup dur pour ton superbe Goose mais je sais que tu vas reconstruire tout ça et qu'il sera encore mieux!
Perso, j'utilise PredimRC pour le centrage et ça a toujours bien fonctionné, c'est grâce à lui que j'ai réussi à faire voler mon snecma coléoptère, mais si c'était de l'eau dans la fuselage, c'est forcément incontrôlable en vol. Il est resté longtemps sur l'eau avant la décollage?

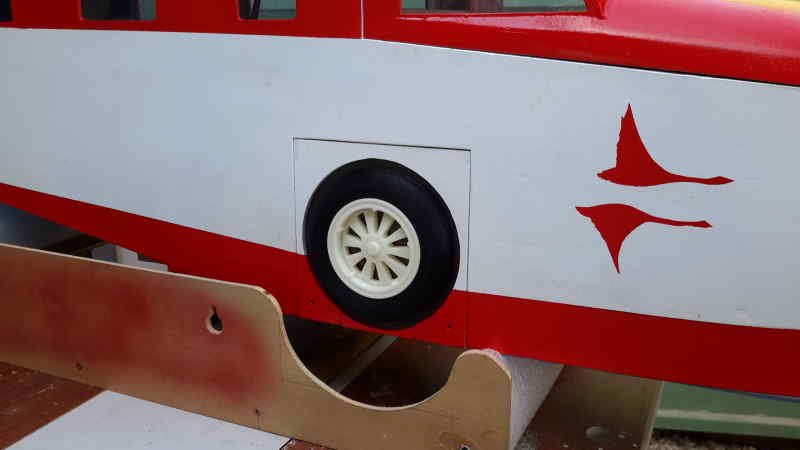

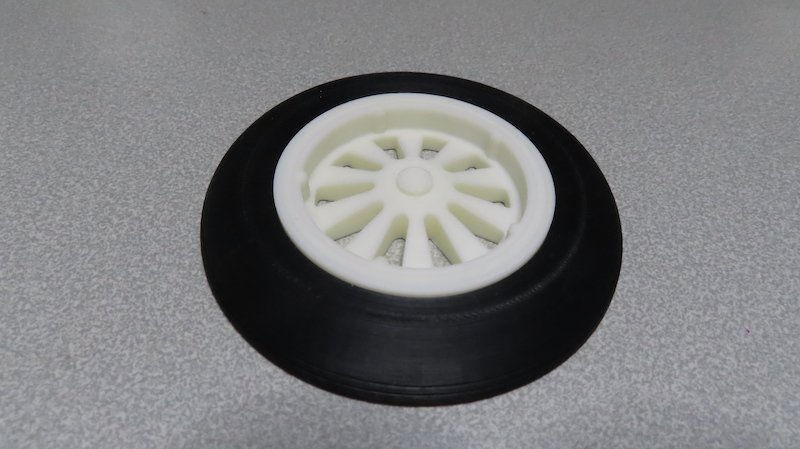

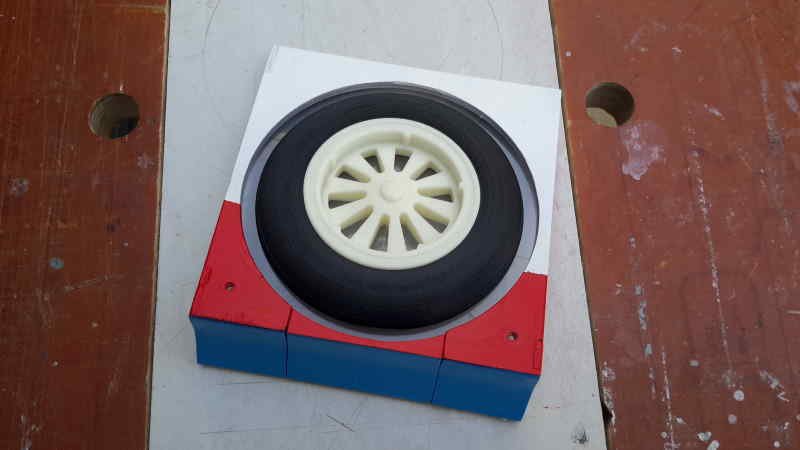

Aller pour te motiver,dis moi si cette fausse roue te convient pour que je lance la deuxième.

Bon confinement à tous et vivement qu'on se retrouve sur une piste ou un lac ou une pente, enfin quelque part en vol quoi!

Mitch
Pièces jointes

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 24 mars 2020, 10:27

Merci beaucoup Mitch.
Cette fausse roue me convient très bien.
Lors du dernier essai, Le Goose a fait 2 allé retour en planant sur l'eau.
C'est peu mais suffisant pour remplir le fuselage, il y a un défaut d'étanchéité sur le capot avant. La pression engendrée par les hélices force l'eau vers l'intérieur.
Je me suis aperçu de moisissures sur la partie arrière interne du fuselage, à la jonction avec l'ensemble arrière profondeur dérive.
Après séchage, cette partie arrière avait du jeu très faible, mais pouvait procurer une imprécision sur la profondeur :x
J'ai tout resserré, mais c'est un défaut de conception, faudrait tout coller définitivement.

Je pense reprendre le chantier de reconstruction sous peu.
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 24 mars 2020, 10:42

Salut Eric, je pensais que tu étais confiné sur Paris.
Sur ton fichier, 130 correspond à la dimension externe du moteur, 130mm
C'est bien ce que tu m'avais réalisé.
Au centre, le trou fait 50mm pour laisser passer le moteur électrique.
Vois si tu peux faire léger, le faux moteur droit restant fait 70gr et je pense que la réparation à gauche va engendrer du poids.
Il n'y a rien d'urgent, j'ai bien peur que l'on ne puisse revoler avant octobre.
Merci encore de ton aide.
MJ

Eric soubès
Messages : 28
Inscription : 03 nov. 2015, 06:57

Re: Grumman JRF "Goose"

Message non lu par Eric soubès » 25 mars 2020, 19:16

Salut

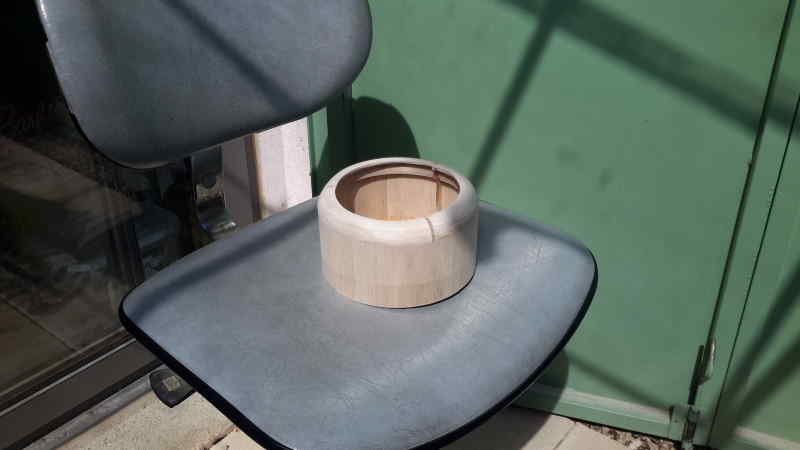

Moteur imprimé 65 gr sur la balance.
Je n'ai pas gagné beaucoup en poids.
En attendant de pouvoir se voir.

A plus
Eric

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 25 mars 2020, 23:34

Super, Merci Eric.
Rien ne presse, l'hélice tripale Ramoser est quelque part entre Allemagne et France, rc-jetshobby ne répond pas à ma demande d'achat du moteur Roxxy.

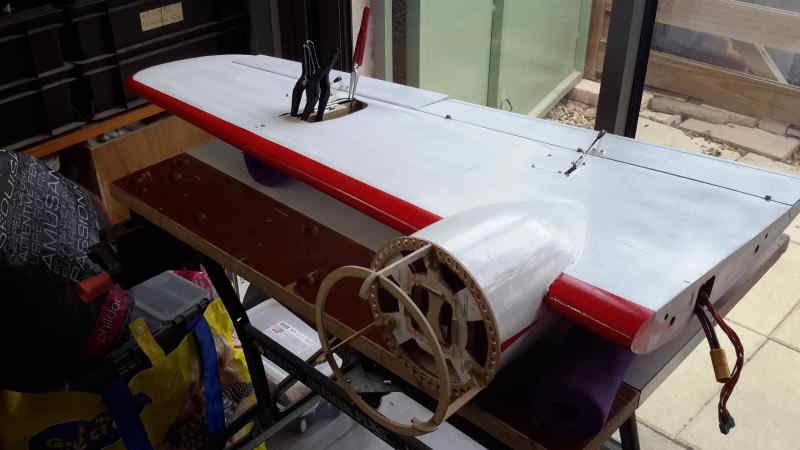

J'ai commencé le bâti moteur, la découpe n'est pas aussi jolie que celle de l'original.
Il faudra que la greffe prenne :evil:
A suivre :arrow:

Avatar de l’utilisateur
olivier D
Messages : 605
Inscription : 06 juil. 2011, 19:40

Re: Grumman JRF "Goose"

Message non lu par olivier D » 26 mars 2020, 09:48

salut Michel,

Je reviens rapidement sur ton soucis de flotte dans le fuselage en te rappelant mon histoire.

lors de la première journée de vol de mon Beaver au lac, Antoine m'a aidé à porter les flotteurs et me dit: "il y a de l'eau dedans" pas possible lui dis-je !

Ils sont neuf, entièrement résinés etc... et si, ils avaient pris l'eau quand même. J'ai en partie stopé le problème en versant un verre de lasure à l'intérieur . Après une nuit de séchage à plat, j'ai été très surpris de la quantité de trou, petits trous qu'ils avaient sous les flotteurs, et à des endroits non détectable à l'oeil.

tu as du prendre 20 ou 30gr, peut être plus, de flotte dans le fuselage. et 30 gr qui se déplace à la queue, c'est énorme. C'est arrivé à Pierrot avec son Canadair en mousse, il est resté un peu longtemps dans l'eau à cause d'un passage d'un vrai. Manque de pot, il avait aussi perdu son gouvernail marin. Il a décollé, mais ça été carnaval !!!!!

voilà

Olive

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 26 mars 2020, 14:16

Merci Olivier pour ton rappel.

Avant de fermer le fuselage j'ai passé du bouche pore dans tous les fonds et les flancs.
Une fois fini, j'ai pulvérisé du vernis en bombe dans l'interieur.
Les fonds extérieurs sont resinés + fibre et peints à la polyurethane double composants.
En théorie la résine n'est pas étanche, c'est la peinture ou le gelcoat qui fait l'étanchéité.
En fait, la résine s'imbibe d'eau, puis cela perle ou bout d'un certain d'immersion.
Pour nos modèles, je pense que l'immersion est trop courte pour voir perler l'eau.

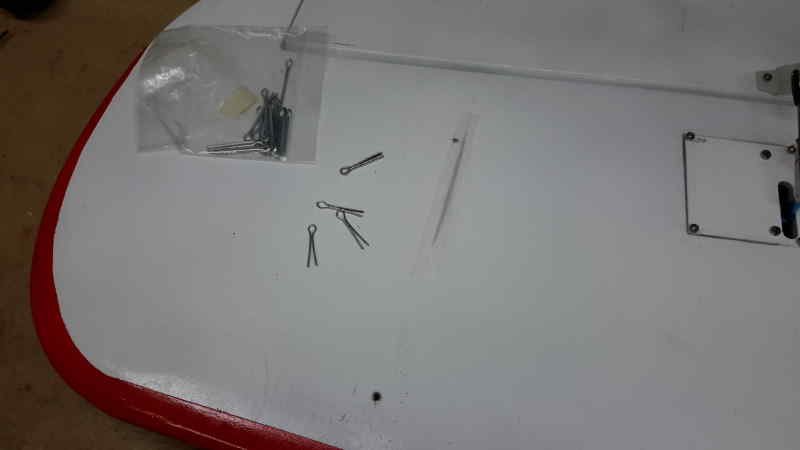

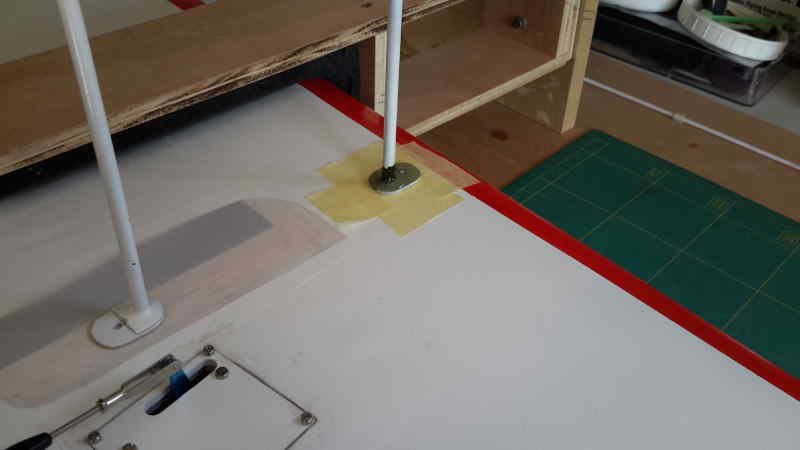

Restent les vis de fixation du train qui sont sous la flottaison. J'ai utilisé des vis M2 avec de la colle au moment de l'introduction dans les trous.
Comme je vais suprimer tous les trains, chaque trou sera bouché avec de la résine, puis repeints.

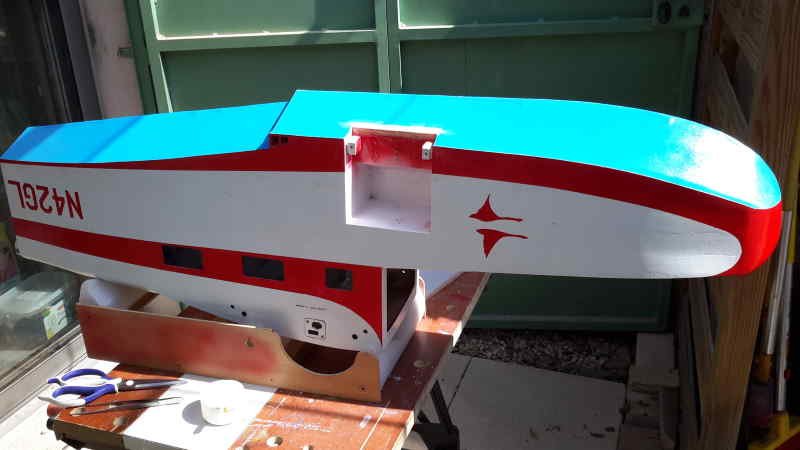

Reste ce fichu capot avant des batteries.
Soit je scotch tout le pourtour, mais ce n'est pas pratique.
Soit je modifie l'ouverture en créant un bord supplémentaire .
C'est en court d'étude.

Sur mon Albatross, conception Yvan Pettigrey, pas de soucis majeur avec la même réalisation des fonds du fuselage.
Mais pas de vis trop basses, ouverture en haut du fuselage.
Seule petite entrée d'eau par la jonction ailes fuselage bien muselée par un joint en mousse.

Finalement ce kit est intéressant, mais il y a quelques défauts de conception.
Je n'avais pas ou peu d'expérience des hydravions, cela rentre... :P
La communauté internationale des "hydravioneux" est très instructive.
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 31 mars 2020, 21:58

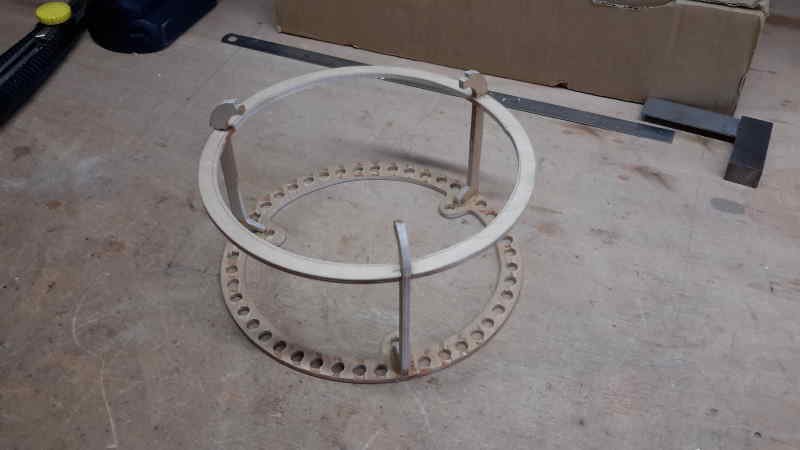

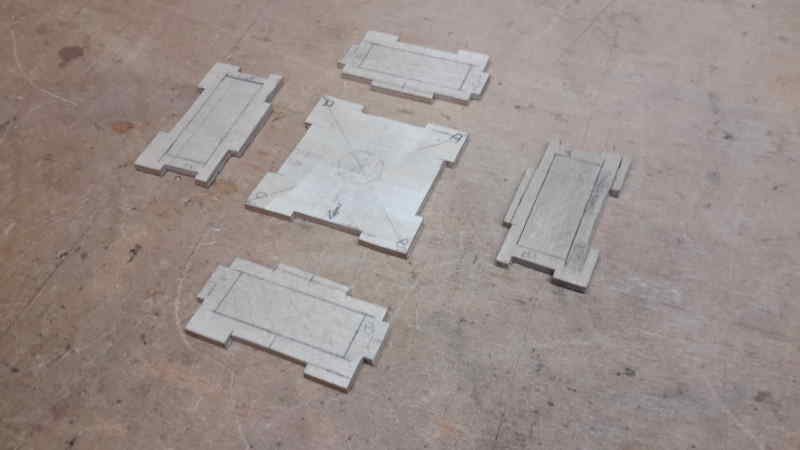

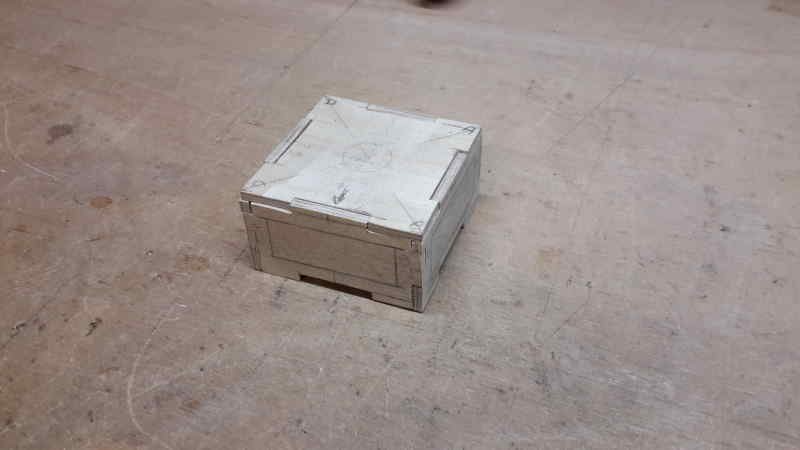

Grâce aux dépouilles des planches du kit j'ai pu refaire l'ossature du capot moteur.Beaucoup de trous à faire avec précision sans trop éclater le CTP.
Contrairement au CTP d'origine en 3 plis quelconque, c'est du CTP avion en 5 plis, beaucoup plus costaud.
La nervure supportant le flotteur est en cours de renfort, essai de l'ossature du capot.
A suivre :arrow:

Avatar de l’utilisateur
jean
Administrateur du site
Messages : 3389
Inscription : 31 déc. 2011, 17:11
Localisation : Brignac

Re: Grumman JRF "Goose"

Message non lu par jean » 01 avr. 2020, 07:55

Ah!!!! en voilà une bonne nouvelle. Michel est de retour ;)

Bon courage.

A plus tard
Jean
--
Ground control to Major Tom
Commencing countdown, engines on
http://modelesrc.blogspot.fr/

Avatar de l’utilisateur
olivier D
Messages : 605
Inscription : 06 juil. 2011, 19:40

Re: Grumman JRF "Goose"

Message non lu par olivier D » 01 avr. 2020, 19:15

Cool Michel !

Tu fais comme nous tous : tu ne laisses pas trainer les chantiers !!!

Avatar de l’utilisateur
Michel Jugie
Messages : 1425
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: Grumman JRF "Goose"

Message non lu par Michel Jugie » 05 avr. 2020, 21:22

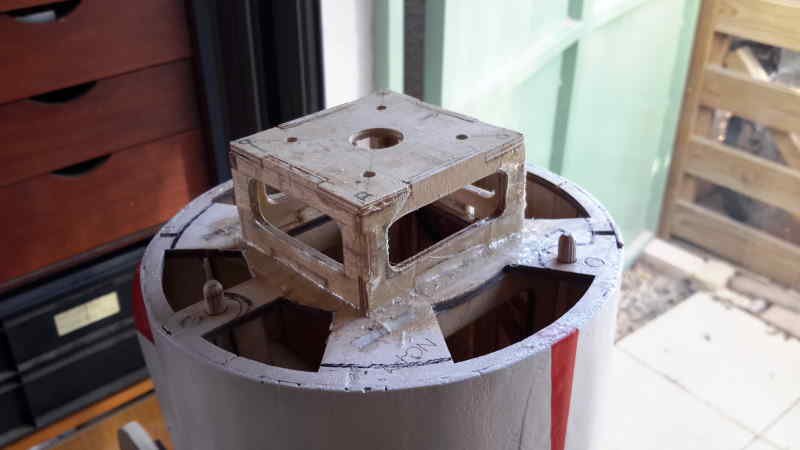

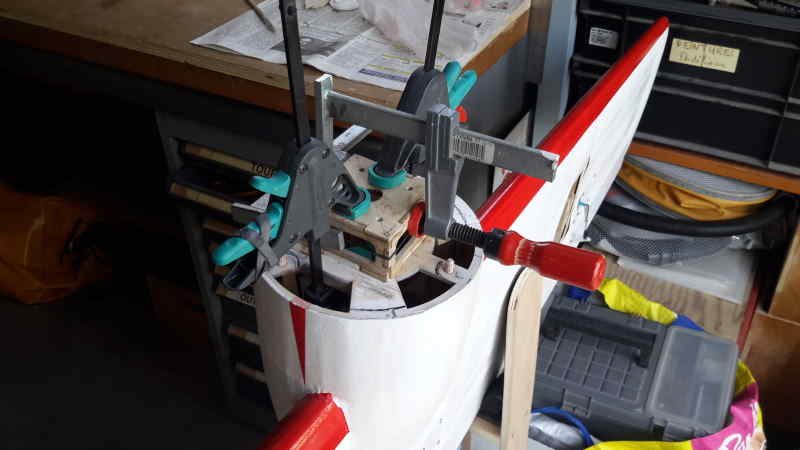

Début de la greffe.
La fixation des 2 supports moteur a été renforcée avec de la résine + fibre
Espérons que la greffe pendra solidement.
Le capot moteur est fini avec 2 couches de bouche pore, à venir pose d'un tissus 50gr.
Pour la peinture ,on attendra le déconfinement, elle est stockée chez le "gars beau nez" :P :P :P :cry:
A suivre :arrow:
