Cela avance à petite vitesse...

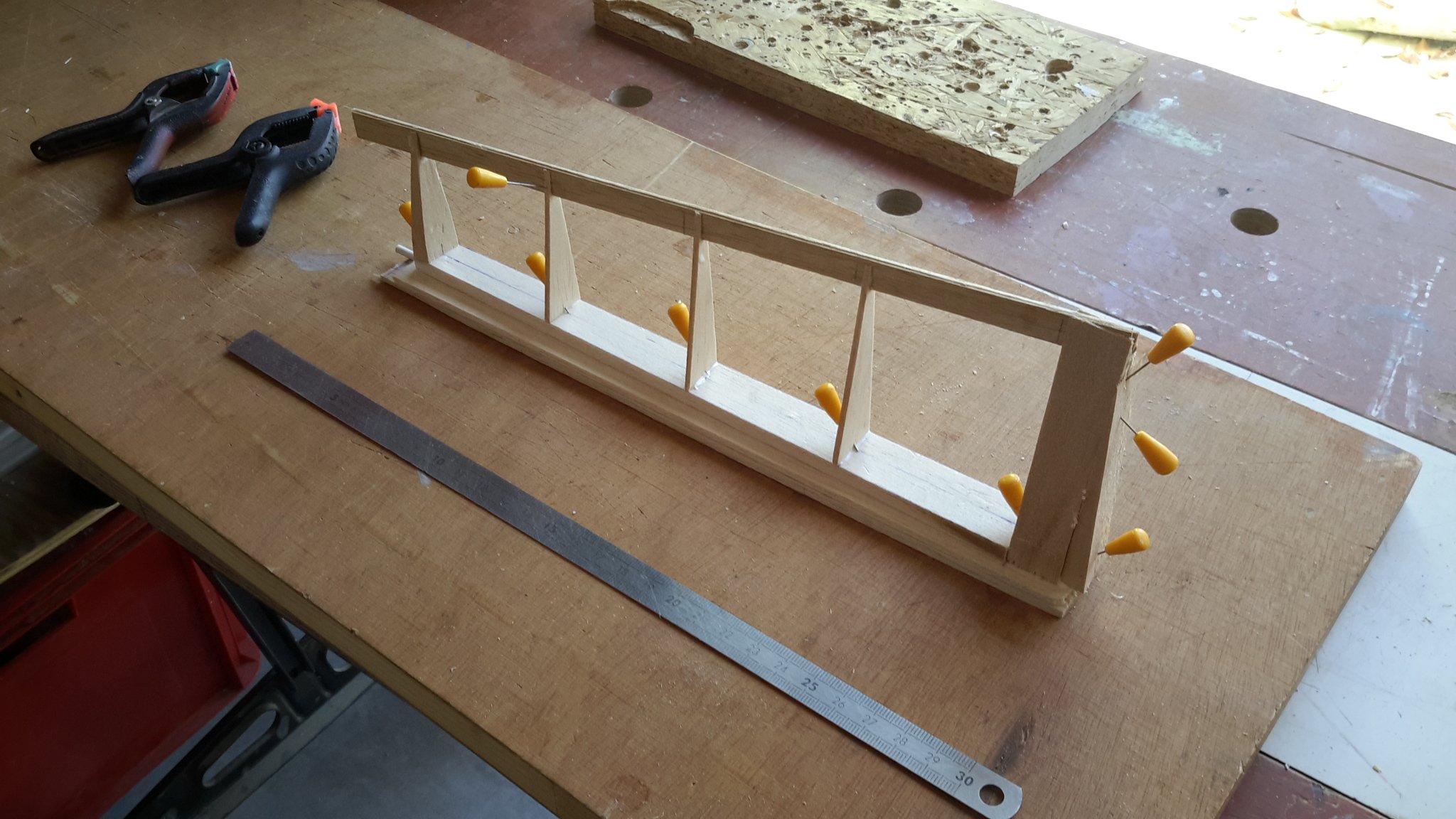

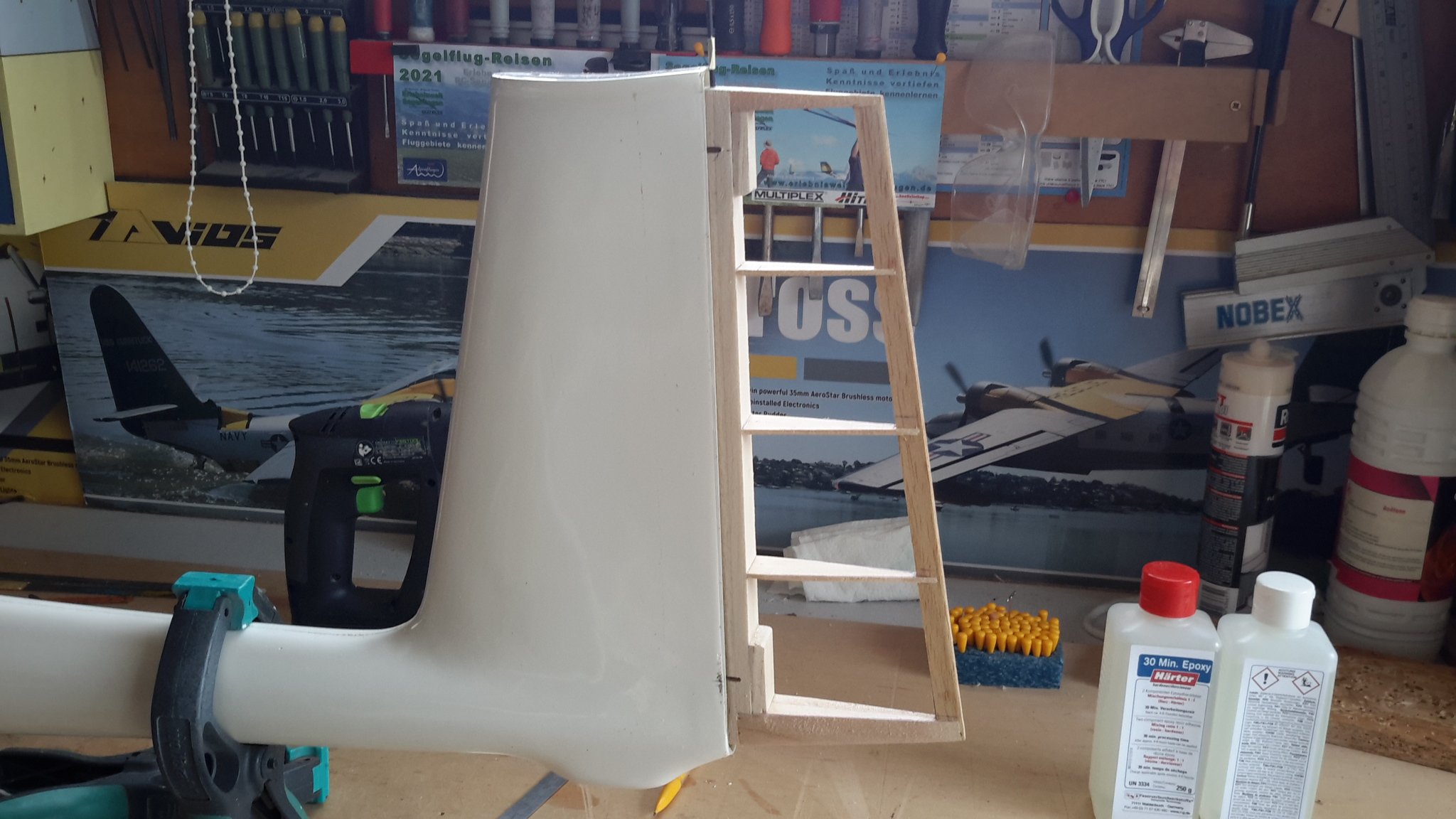

Volet de dérive en court de séchage
Montage du dit volet sur la dérive

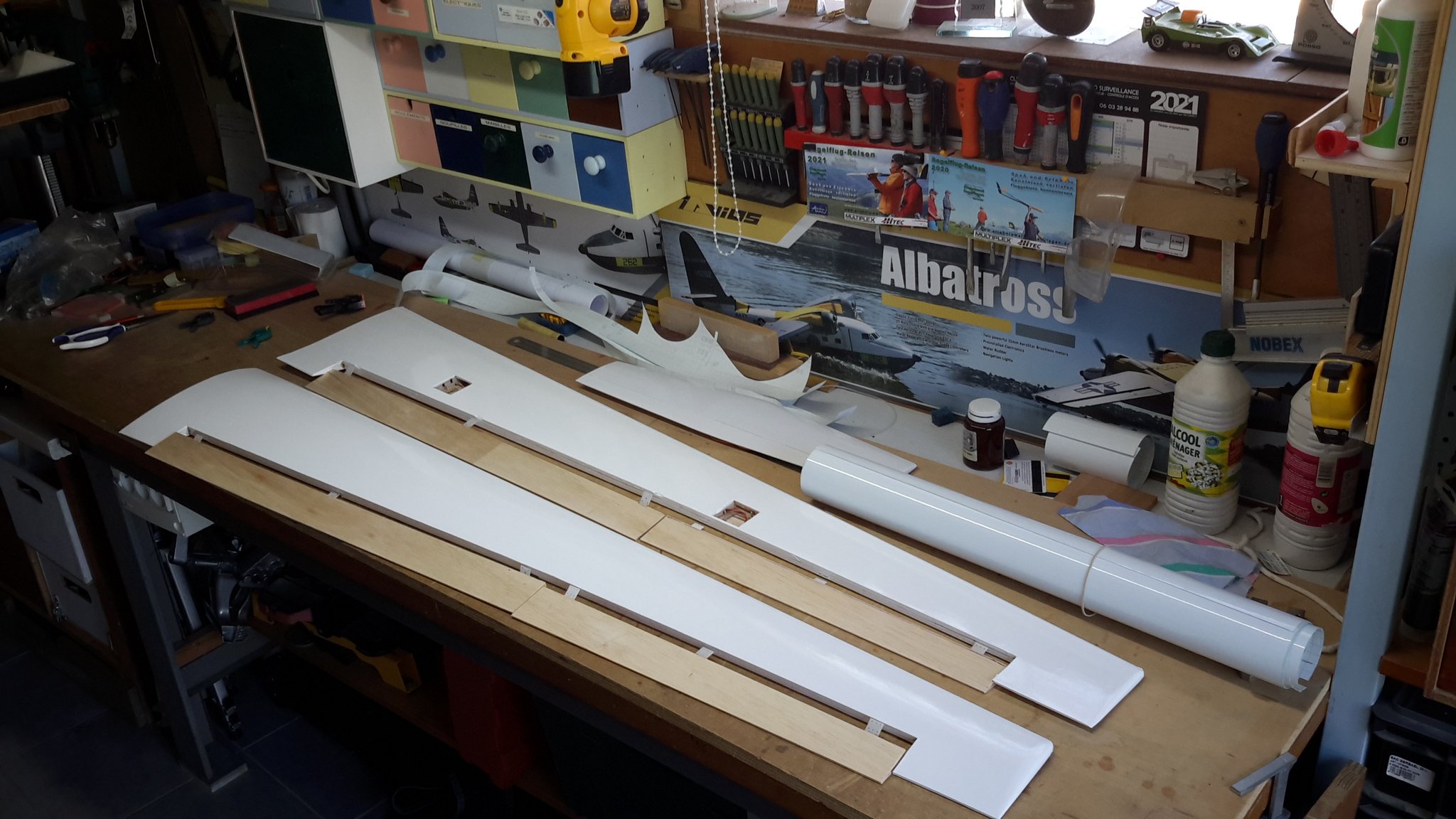

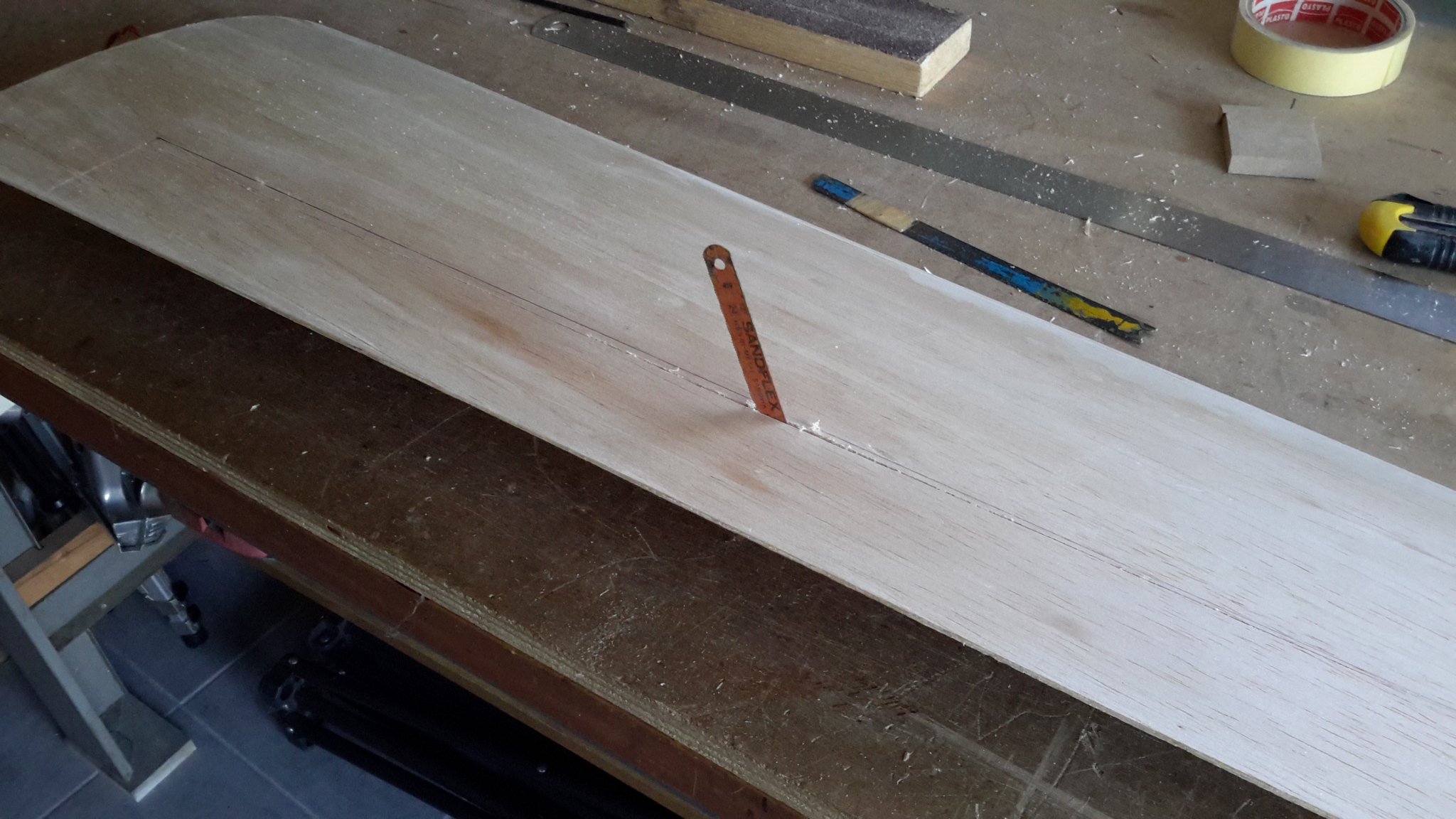

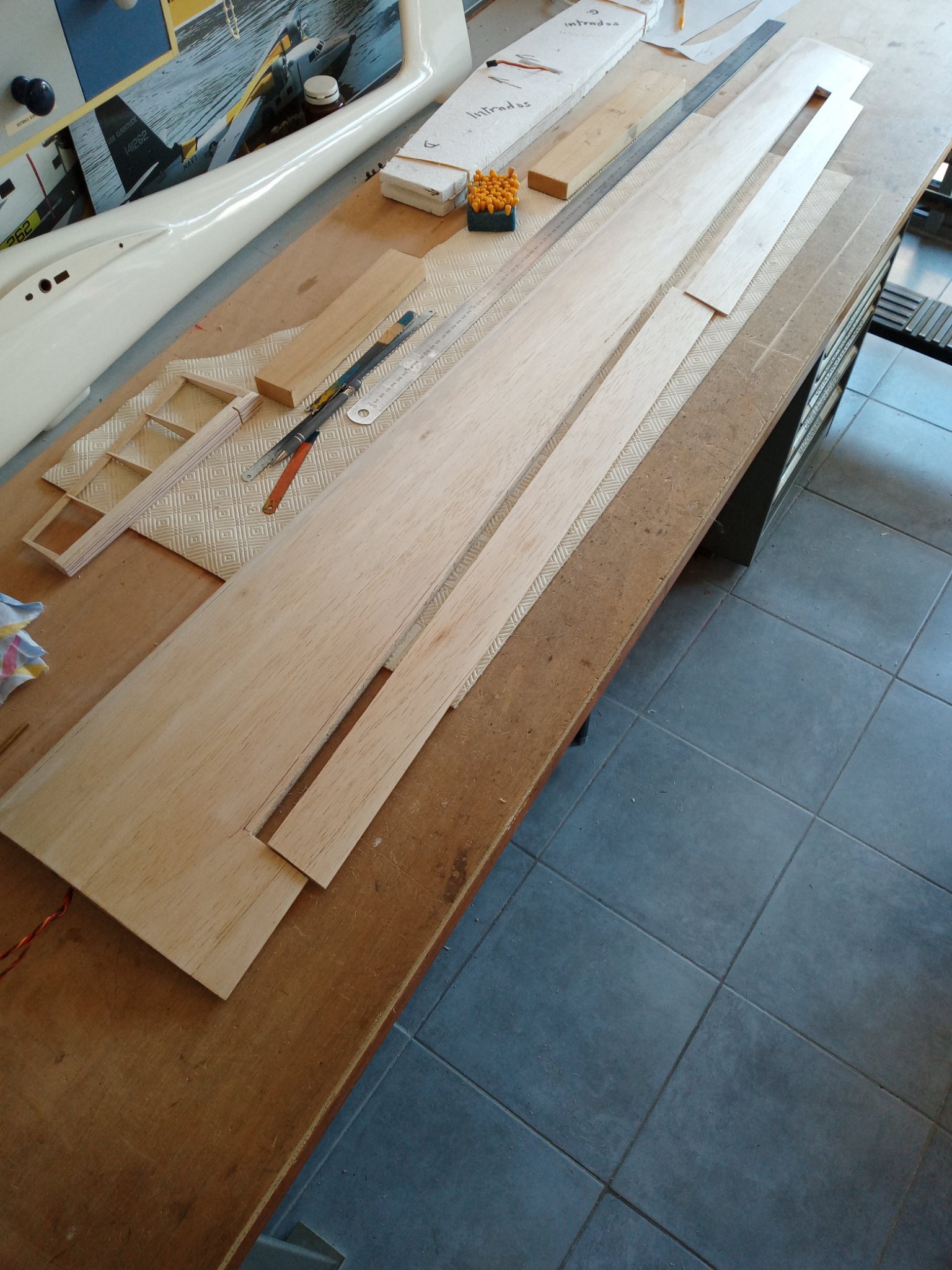

Découpe du volet et de l'aileron sur l'aile droite
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 29 avr. 2021, 21:29

Une rapide mise en croix du modèle avec ailes, stab et volet de dérive montre il faut du poids sur l'avant pour obtenir le centrage.
Alors autant mettre du poids utile, installation d'un moteur dans le nez.

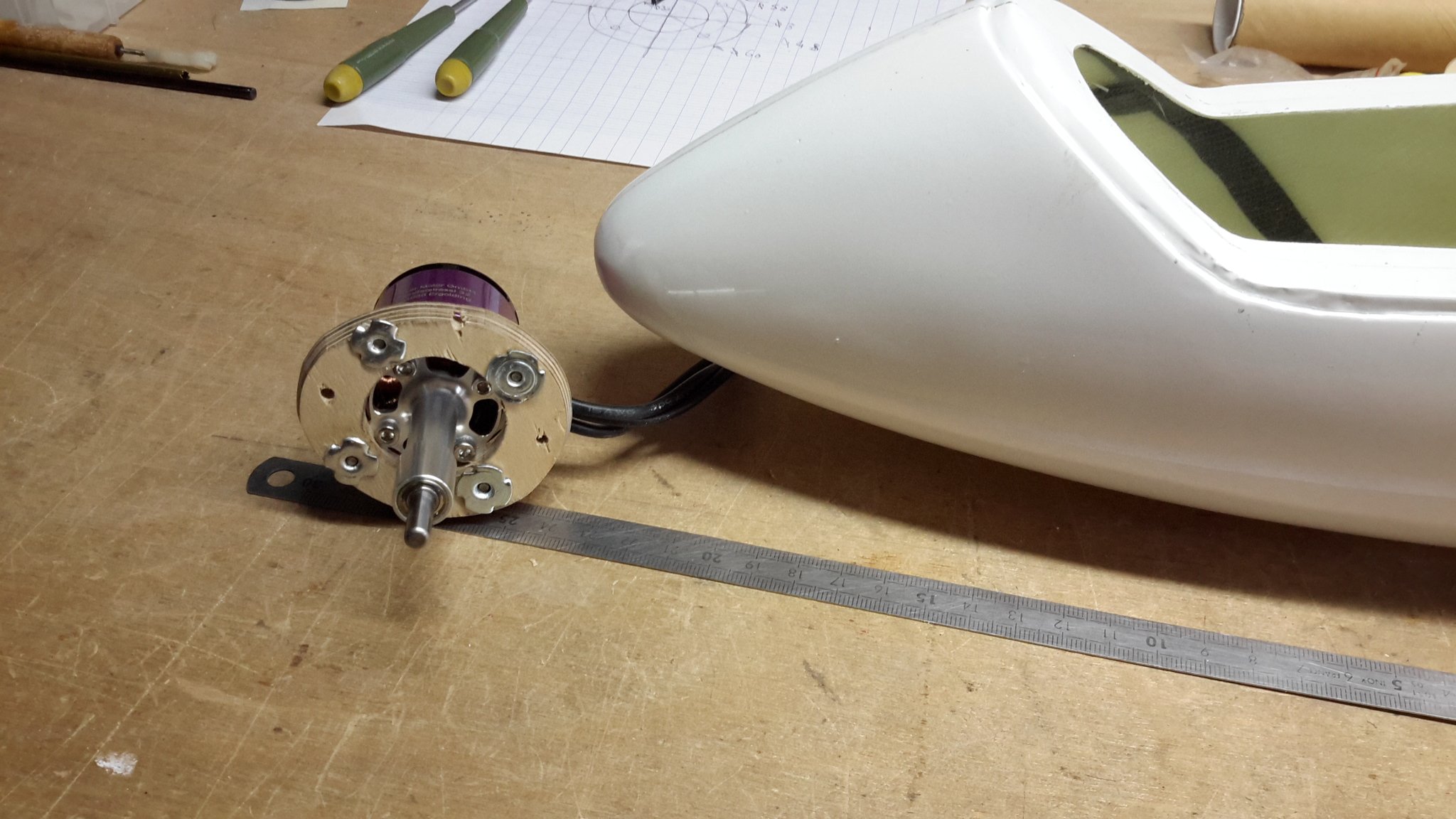

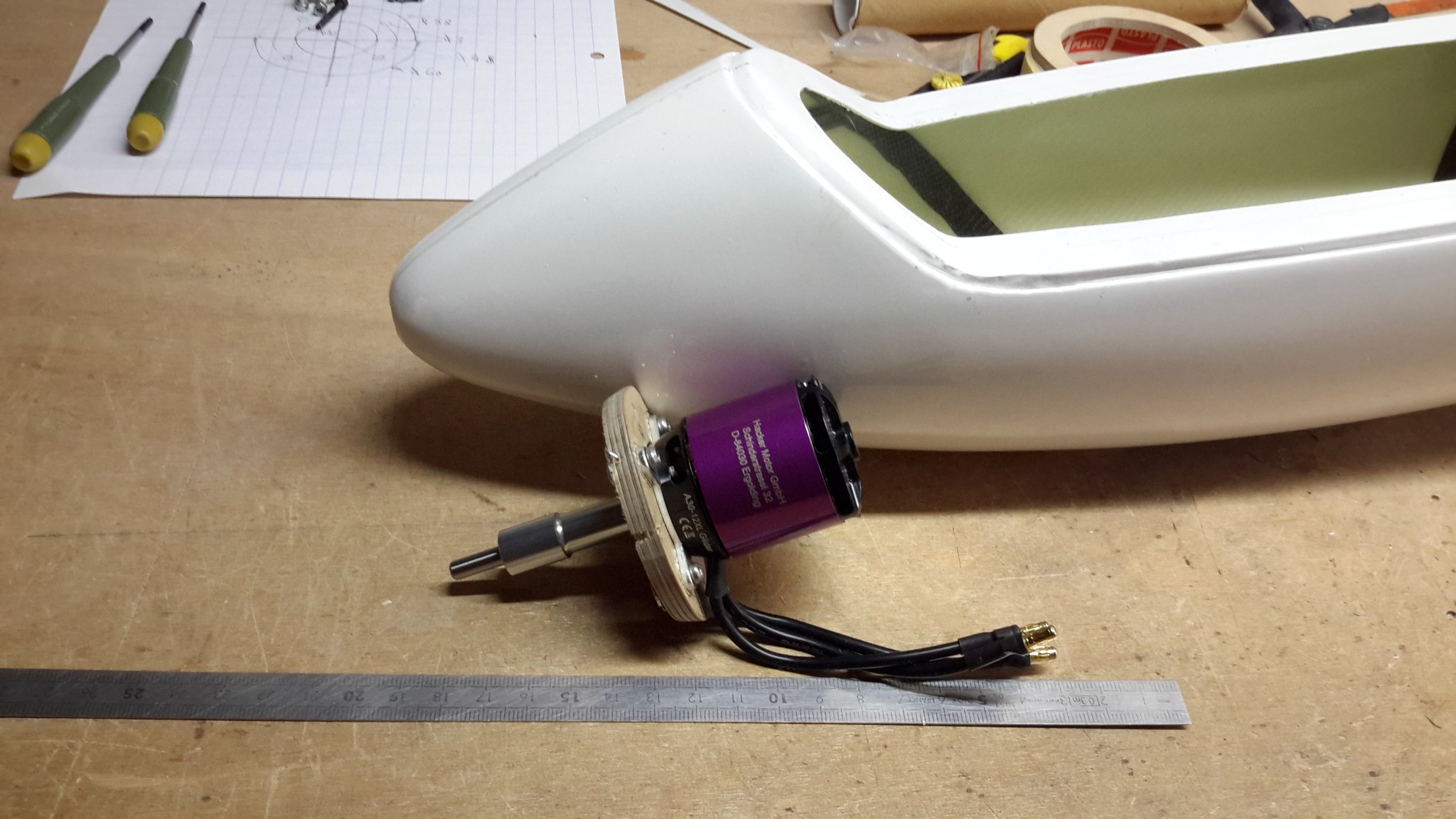

Réalisation d'un couple moteur en CTP 6mn, fixation du moteur avec des écrous, à griffe, pas encore sécurisés par de la fibre+résine sur la photo.
Ce sera la même motorisation que mon Pilatus B4, moteur Hacker A30-12XL, ESC ROXXY BL CONTROL 960-6 de 60A, hélice 14x8, batterie 4S3800.
C'est plus que du "remonte trou" à la pente, cela monte aux arbres !
A suivre :arrow:

Avatar de l’utilisateur
olivier D
Messages : 880
Inscription : 06 juil. 2011, 19:40

Re: SZD-51-1 Junior

Message non lu par olivier D » 01 mai 2021, 10:33

la construction arrive à son terme !!

bravo

OD

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 15 juin 2021, 21:53

Opération vinyle, ou plus exactement Oracal 751
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 22 juin 2021, 22:56

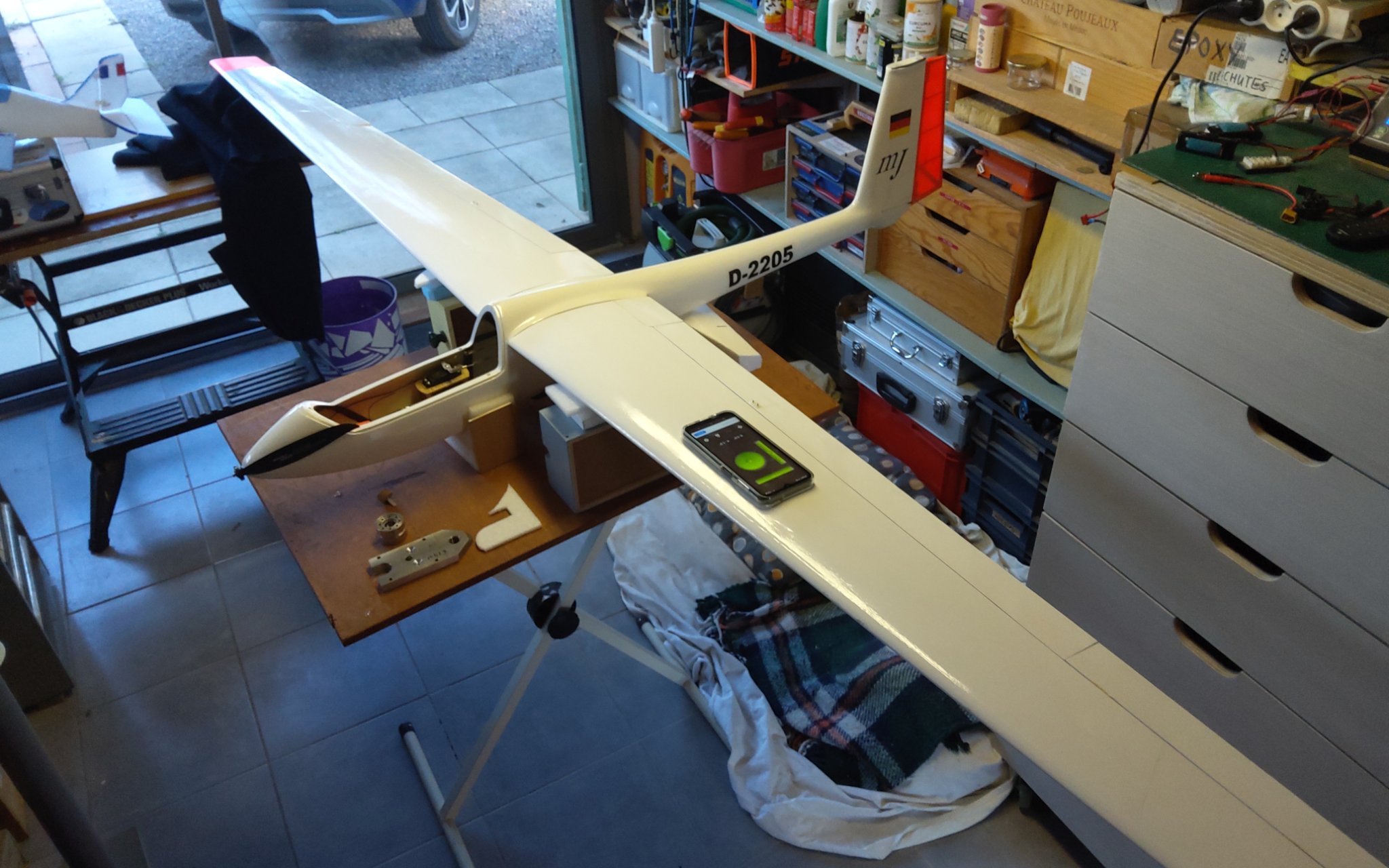

Cela avance.
Il reste les fixations de la batterie et du récepteur à concevoir, la bulle sur son cadre, un peu de décoration.
Poids actuel avec batterie 4S3800mA: 2,740kg
Bientôt le premier vol...
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 28 juin 2021, 22:03

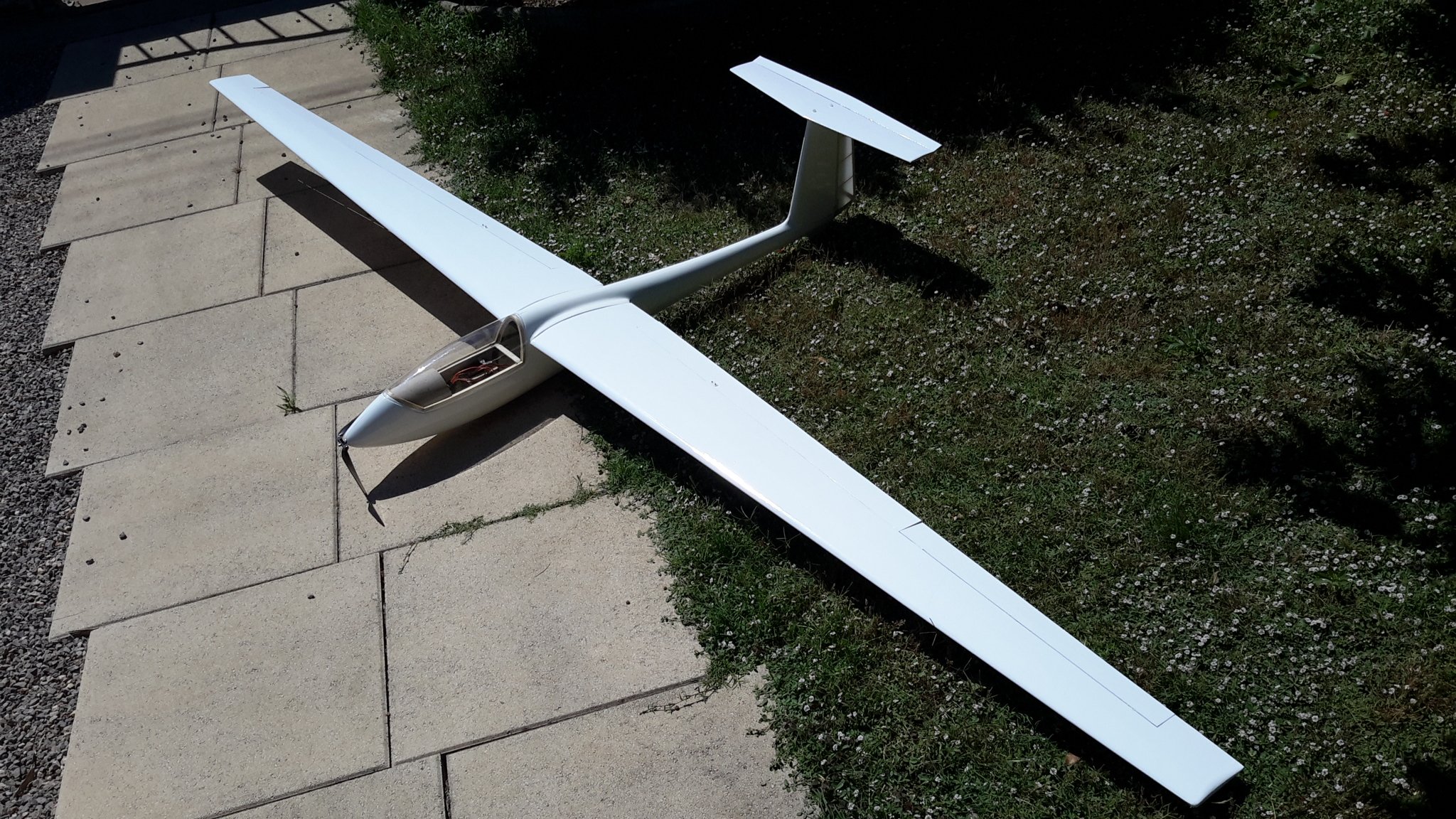

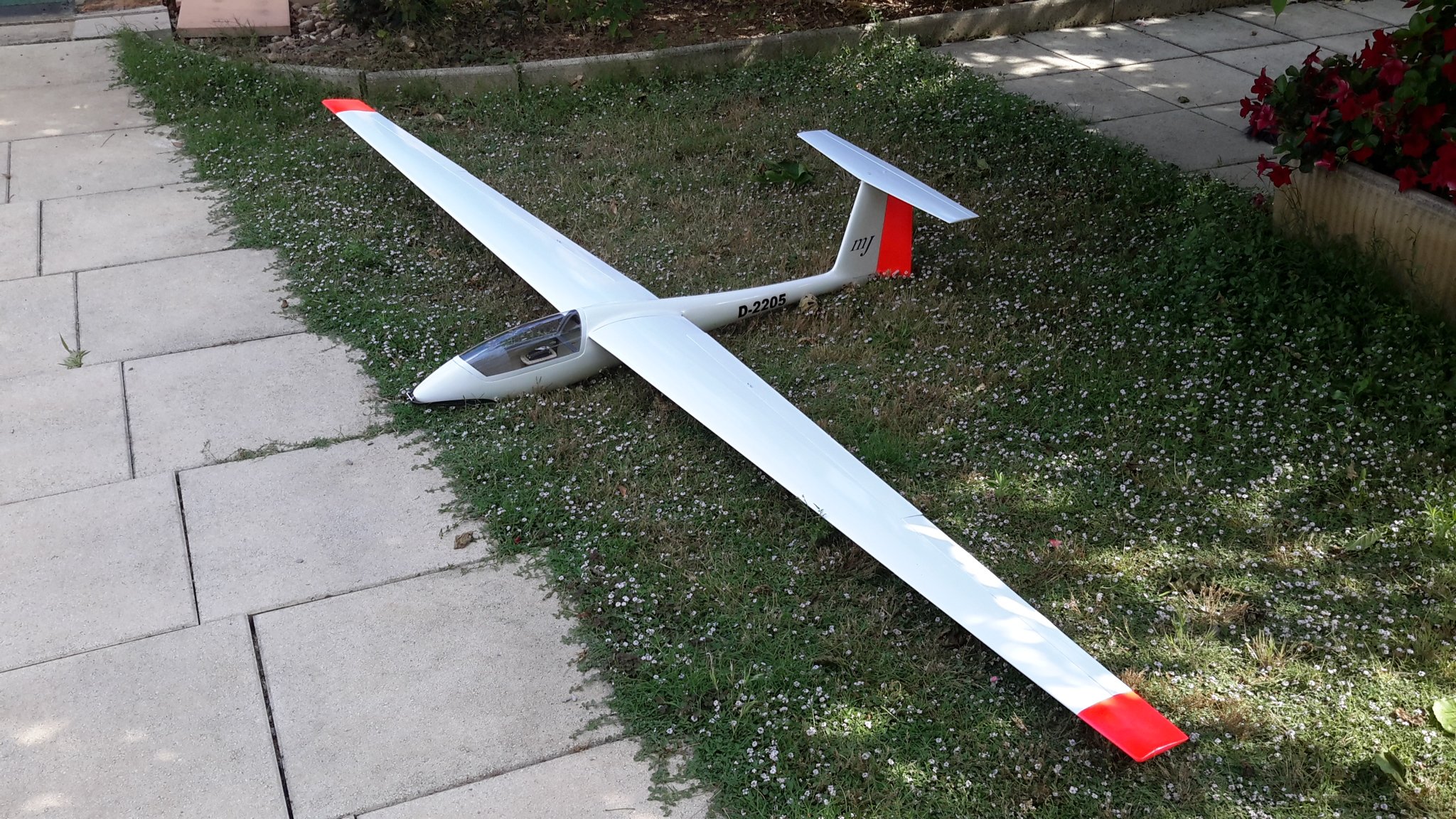

Il est enfin fini !
Poids final 2780gr

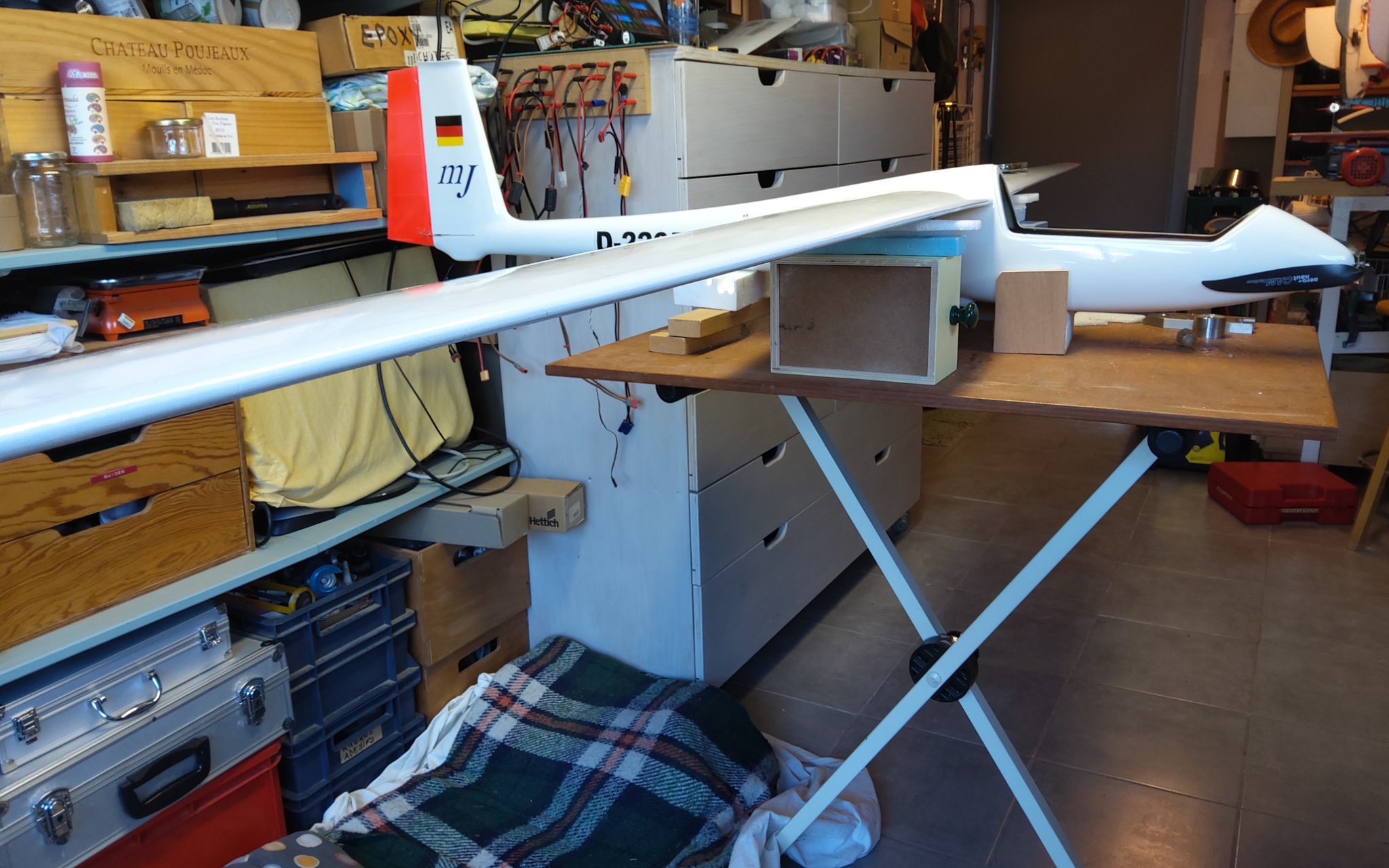

Centrage à 30% de la corde moyenne soit 72mm.
Vé longitudinal vérifié à 1°
Reste plus qu'à faire des essais lancer main, puis la pente...
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 30 juin 2021, 20:51

Il a volé, ce fut bref mais très instructif.
Je le sentais mal de faire un lancer main dans les rafales, donc moteur ON et on lâche la bête.
Il monte tout droit sur une pente de 30° sans aucune correction à la profondeur et aux ailerons.
A 50m, arrêt moteur et il reste face au vent stable sans soucis.
Lors de la branche vent arrière, la profondeur semble bien mole, normal vu le vent, c'est délicat à apprécier sur un premier vol.
Posé un peu rude au milieu de la piste.
On en restera là pour aujourd'hui, à tester avec moins de vent.
A tester sur les pentes...
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 05 août 2021, 22:53

Lors du premier vrai vol au Vissou en début de semaine, je trouvais le centrage trop avant et le manque de compensation à la profondeur lors de la sortir des AF très scabreux( départ en vrille !).
Pour ce second vol à St Guiraud, le centrage est passé de 72 à 75mm. C'est bon mais on explorera encore plus dans l'avenir.
Une compensation à la profondeur est établie lors de la sortie des AF, environ 5mm à piquer sur le stab.
Les premiers tests confirment le dosage, à affiner si besoin dans moins de vent.
J'ai mis de l'expo à la profondeur, 20%.
Sortir les AF, c'est les volets à 90°, cela freine bien, le pilote doit se prendre la tête dans la verrière !
Avec le vent de ce jour, 32km/h en moyenne, j'ai posé facile, mais il faut bien garder le nez vers le bas, sinon c'est le retournement de crêpe !
Restera à diminuer le débattement des ailerons, je le trouve un peu brutal.

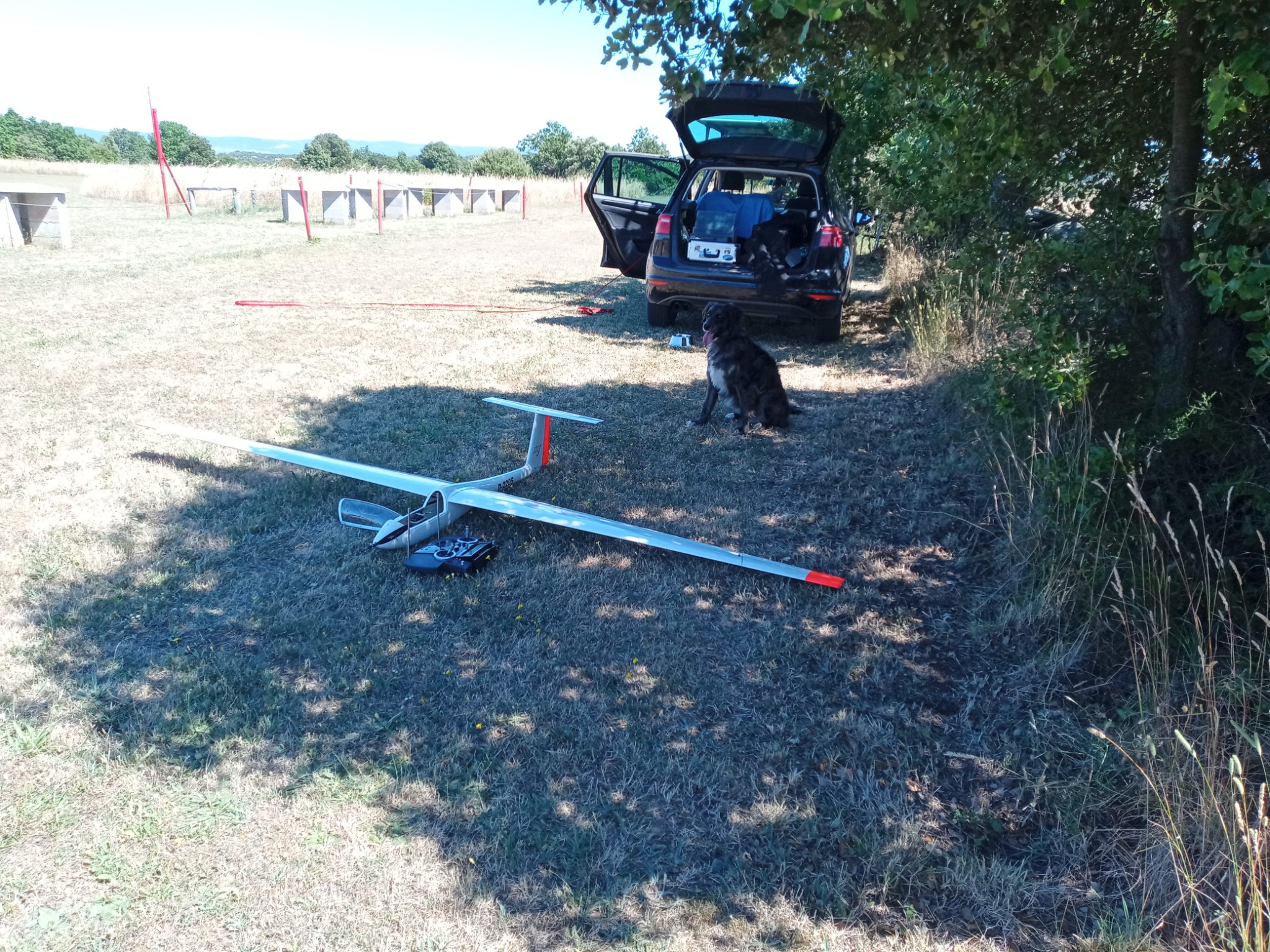

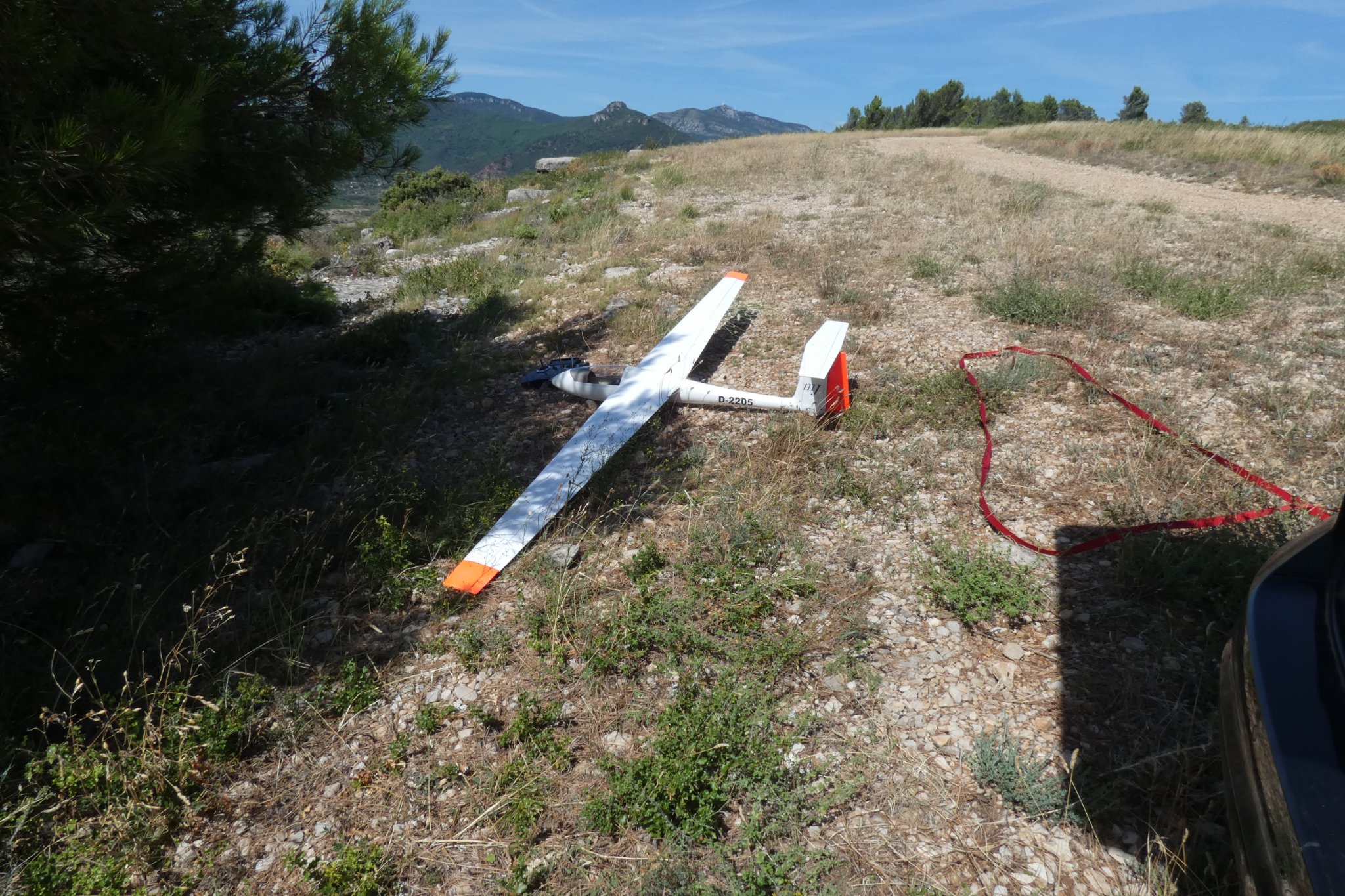

Le chien Merlin hume l'air chaud...mais les pompes, si il y en avait étaient à l'horizontale par ce vent
A suivre :arrow:

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 25 oct. 2021, 18:54

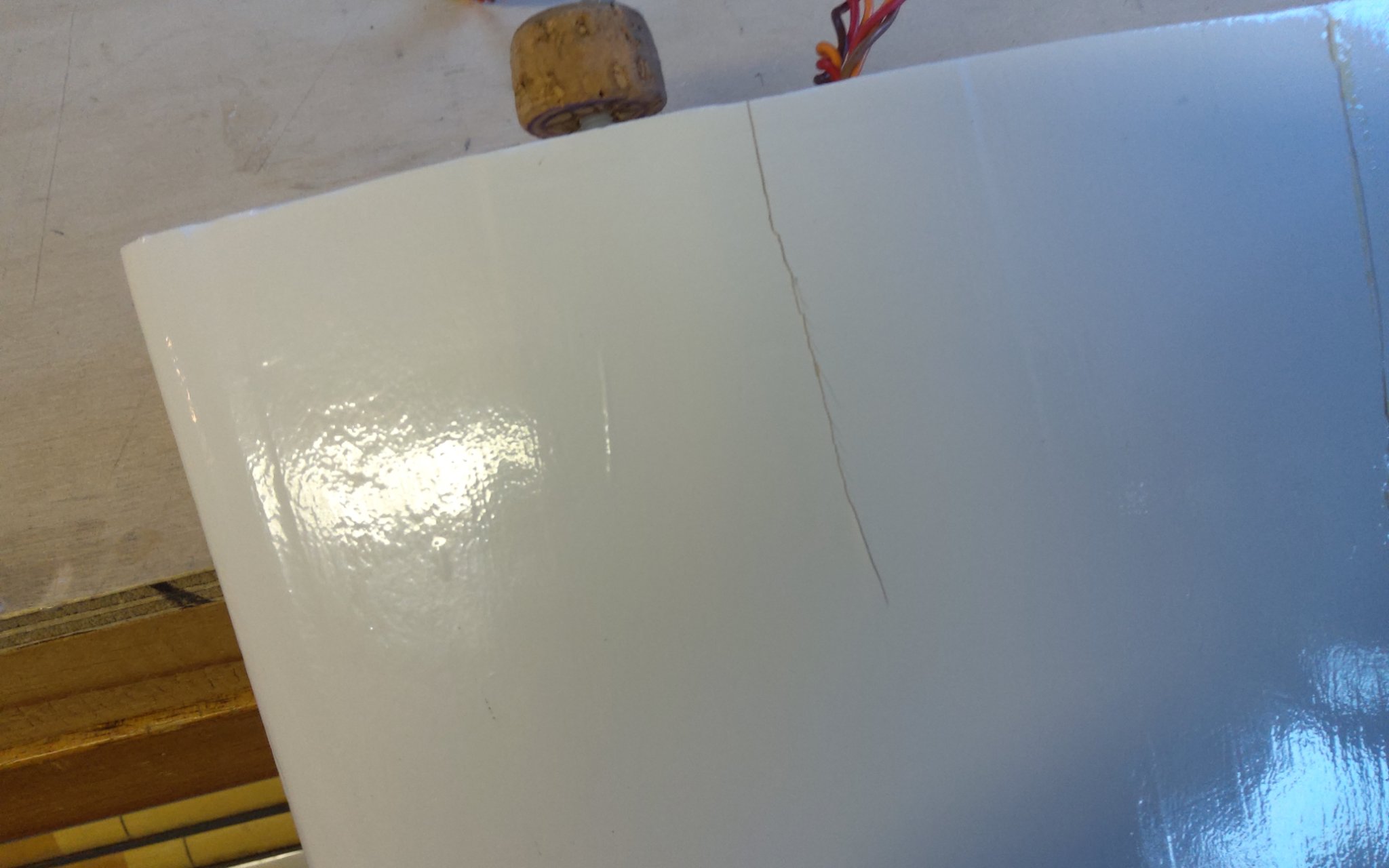

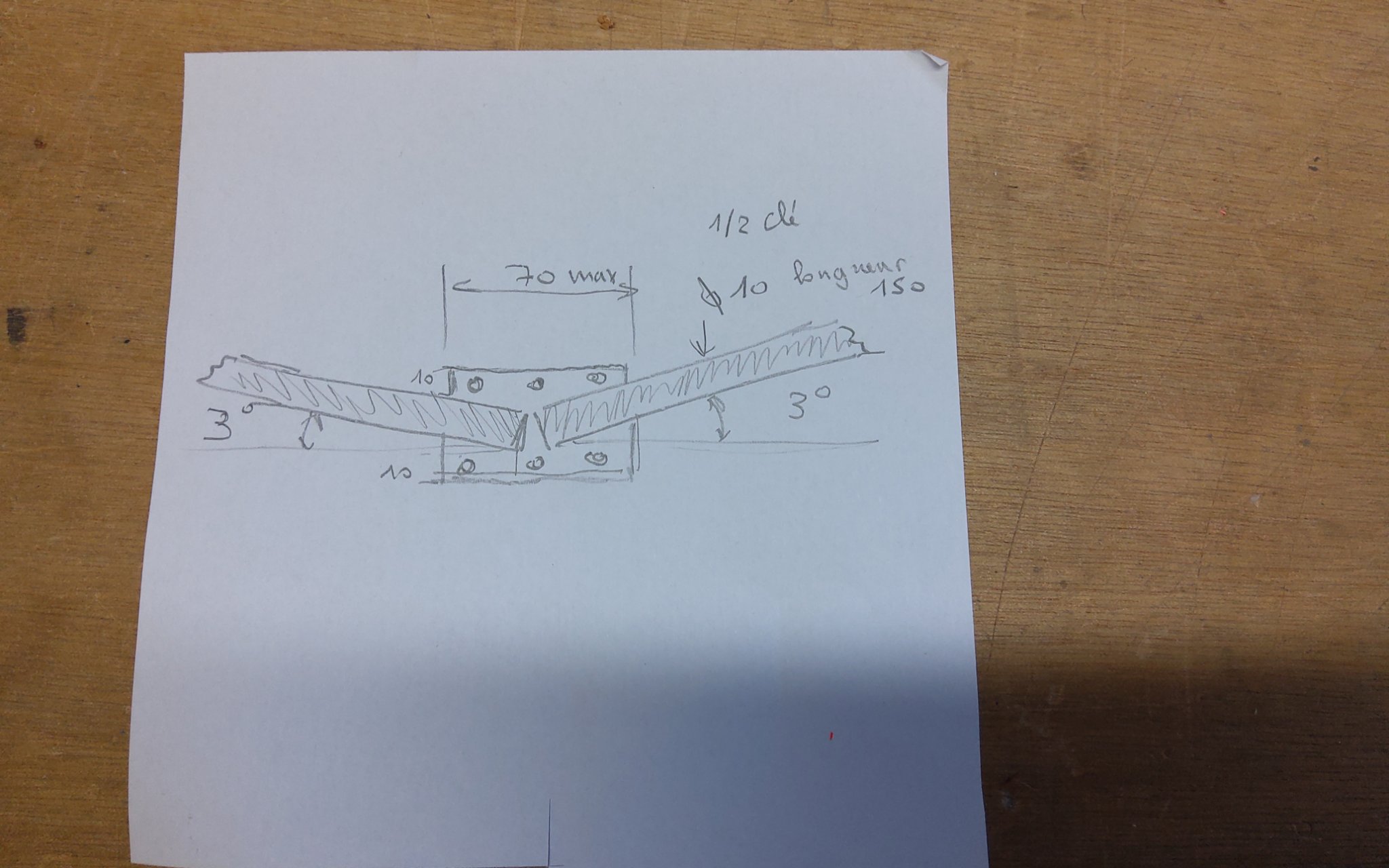

On bricole...!

Chamy34
moderateur
Messages : 2154
Inscription : 23 sept. 2011, 07:49

Re: SZD-51-1 Junior

Message non lu par Chamy34 » 25 oct. 2021, 19:42

T'es quand même bien précis pour, soit disant, quelqu'un qui n'y voit pas beaucoup...
ORSA : NO BRAIN NO FEARS

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 25 oct. 2021, 21:30

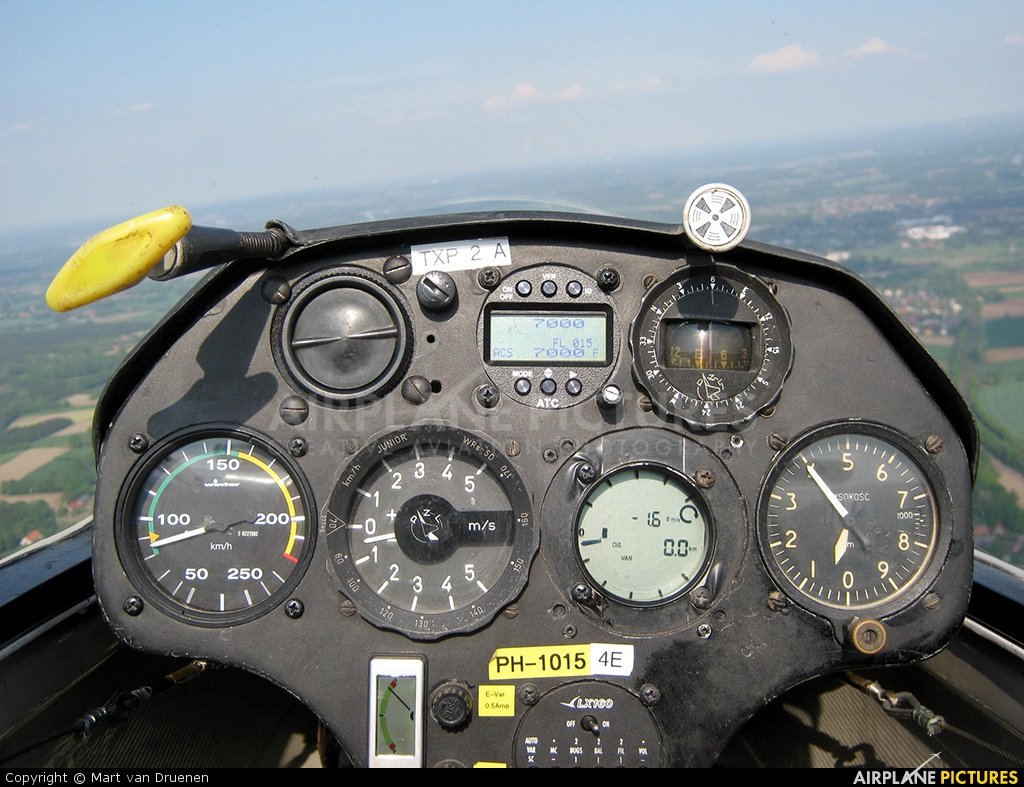

Hum...quand on voit l'original d'un cockpit de SZD51 grandeur dont je me suis inspiré, j'ai un doute sur ma vue !
La solution serait de faire un photo-montage que je colle en lieu et place. Mais je n'ai pas d'imprimante couleur et la forme de la planche de bord n'est pas respectée.
C'est bien de la semi maquette ;)
En fait j'ai un soucis sur la vue de loin et la profondeur de champ de ma vision, cela me limite aux vols en local rapproché.

Avatar de l’utilisateur
Michel Jugie
Messages : 1648
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: SZD-51-1 Junior

Message non lu par Michel Jugie » 28 nov. 2021, 18:29

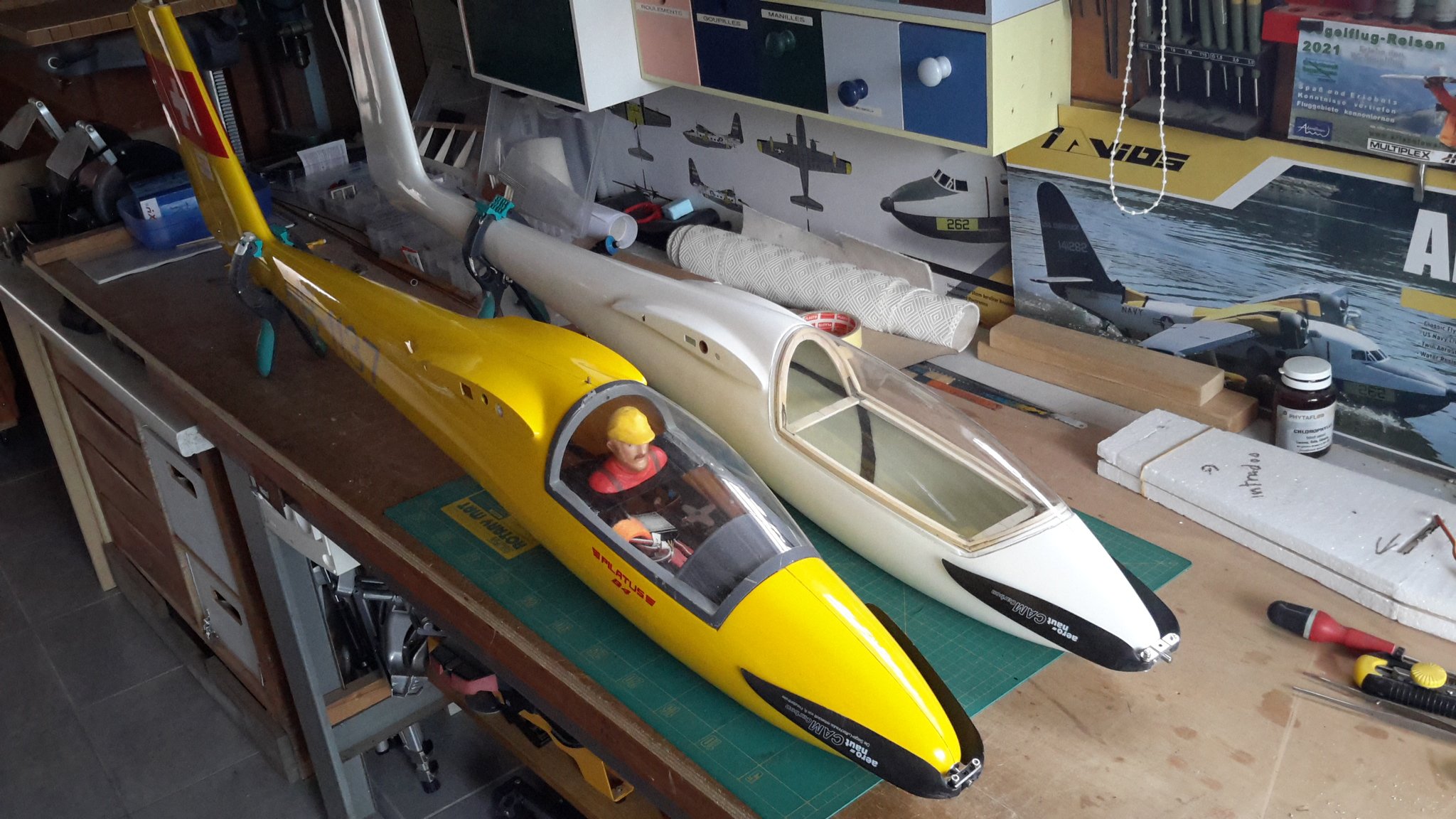

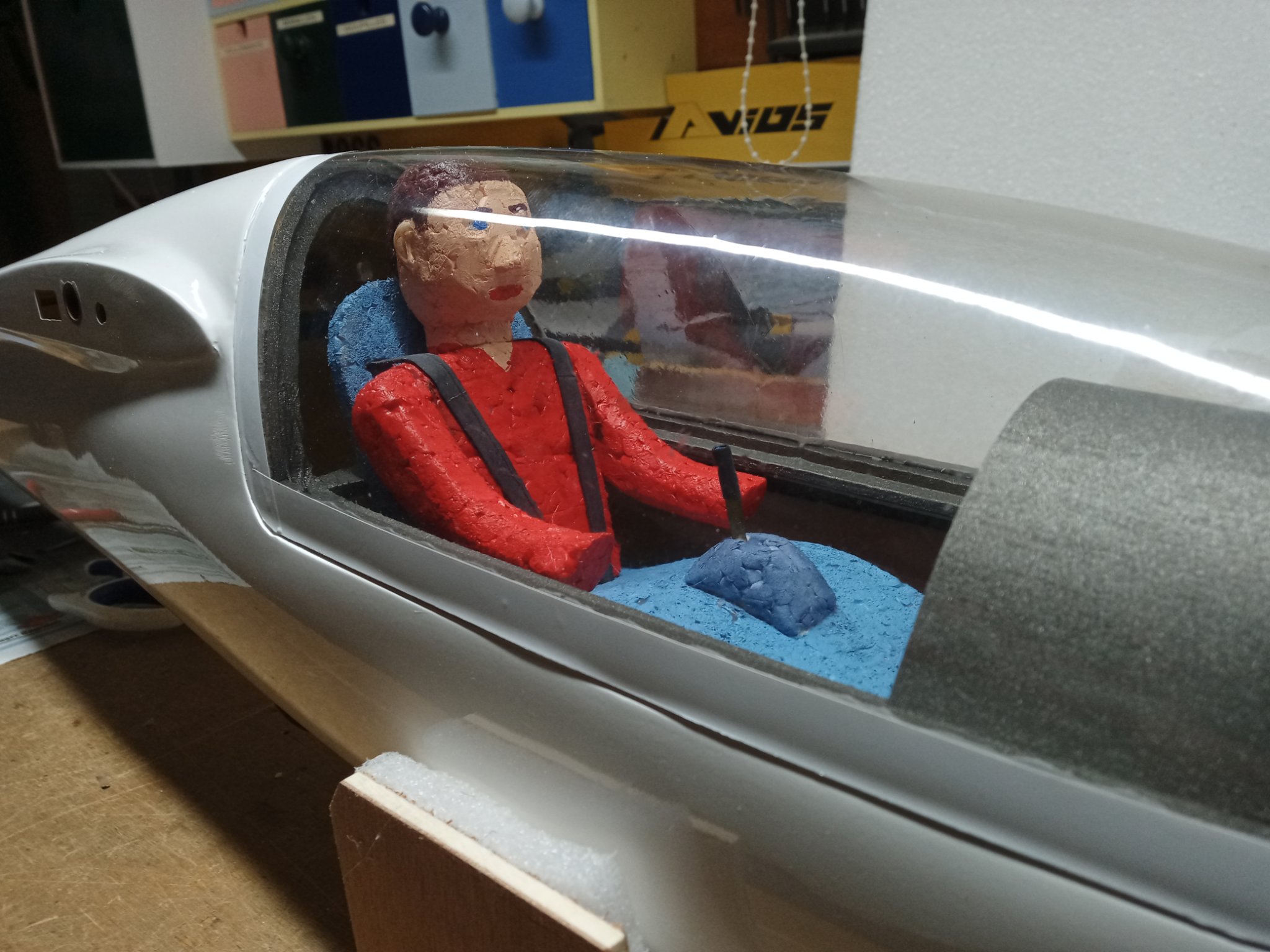

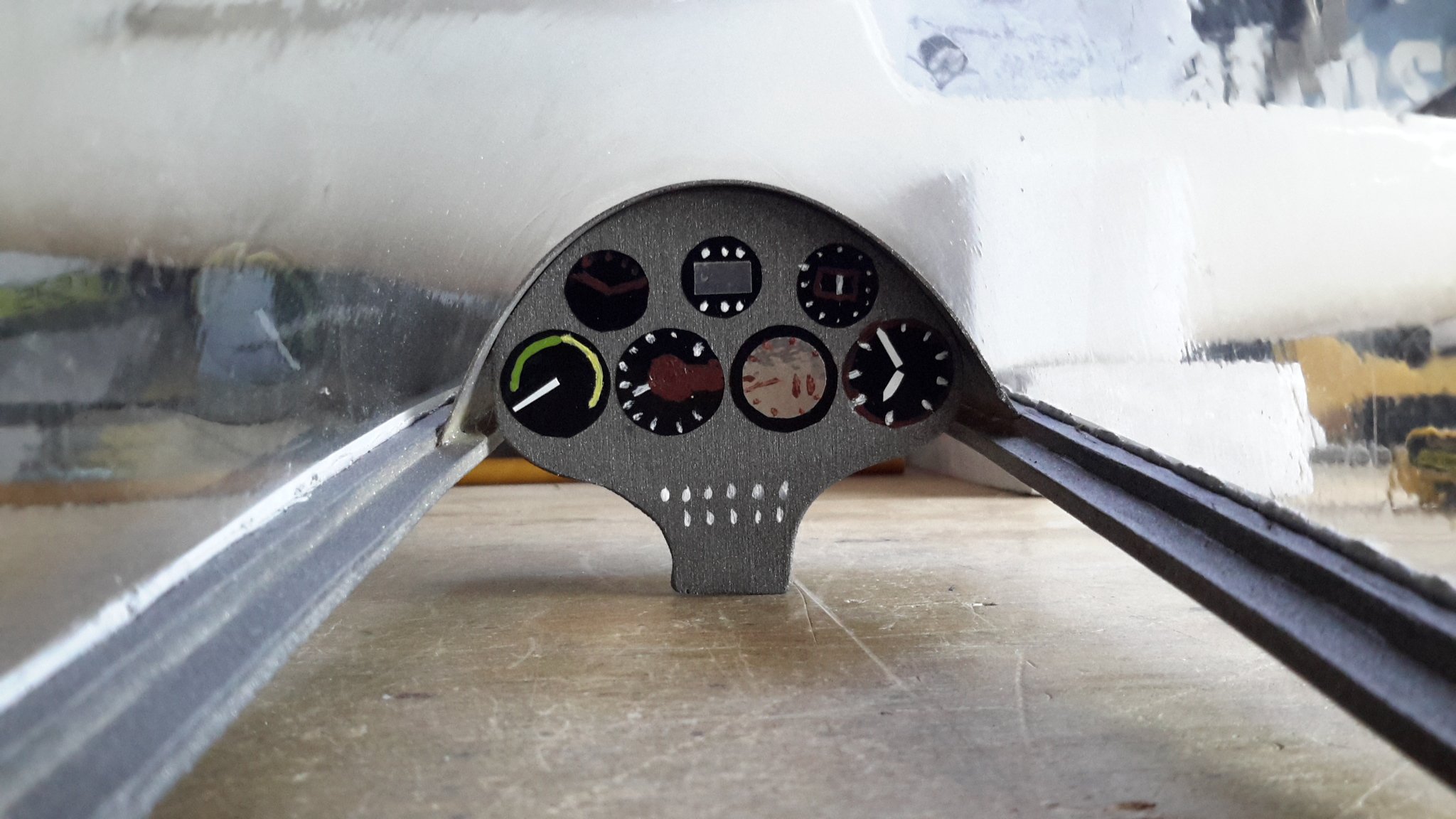

Aménagement cabine en dépron et polystyrène pour un pilote manchot :P
A suivre
