Potez CAMS 161

[toussaint]

Du super taf, en plus d etre parfaitement décrit!!!
Faudrait faire payer l accès au forum, va y avoir des repliques

[mitch]

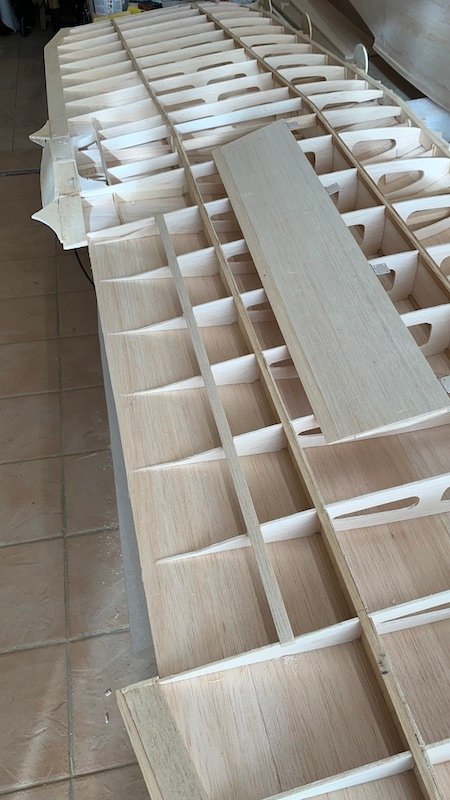

J'attaque la mise en place des volets, pour cela, je découpe le bord de fuite que j'avais mis à l'origine pour la construction de l'aile, forcement, on pense pas à tout du premier coup, hein ! Et je découpe les couples pour le logement du volet. J'avais prévu un axe sur chaque volet avec un seul servo commandant les deux volets mais je modifie, c'est trop galère, je passe sur un servo par volet, je pense que le poids sera similaire.

logement volet.jpg (85.91 Kio) Consulté 537 fois

[mitch]

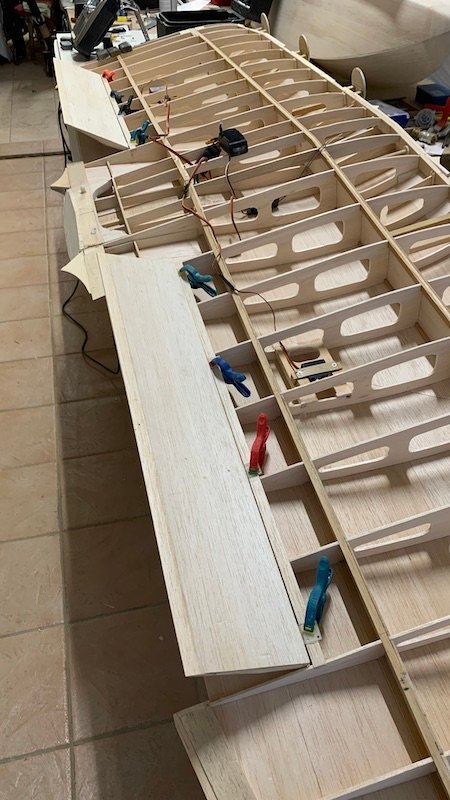

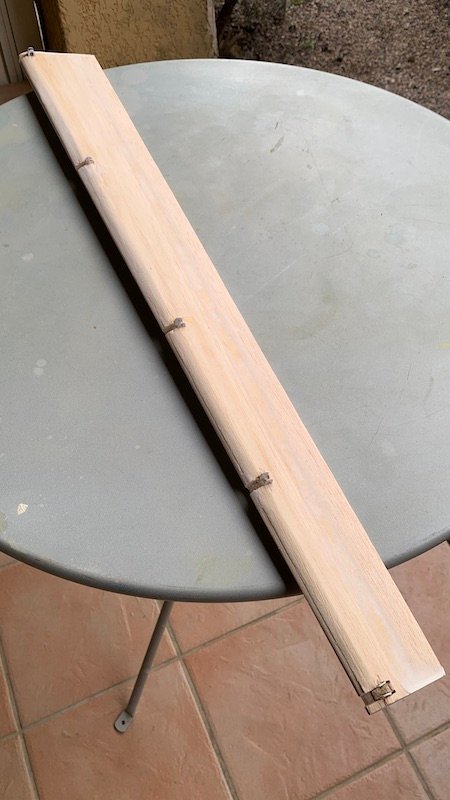

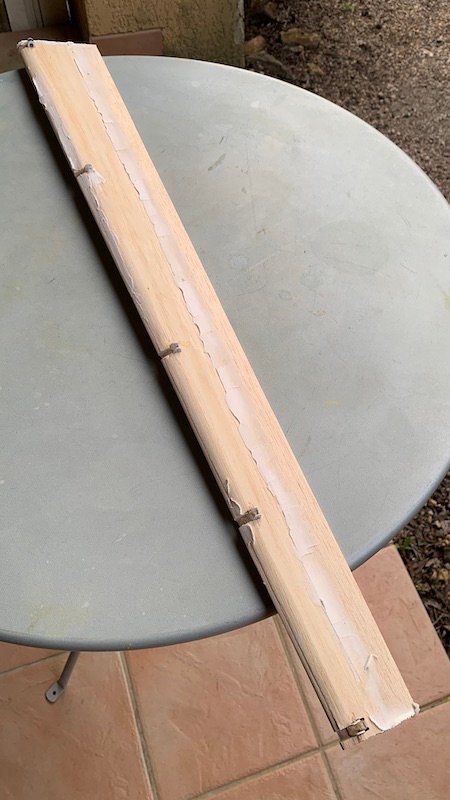

Les volets sont en place et fonctionnels, pour l'instant, ils tiennent avec des pinces pour l'essai. Plus qu'à terminer l'encastrement dans le bord de fuite de l'aile. Ils sont actionnés par un guignol fabriqué dans un morceau de circuit imprimé dont j'ai enlevé le cuivre.

Volets posés.jpg (97.81 Kio) Consulté 498 fois

[mitch]

Afin de déterminer au mieux l'emplacement de axes de rotation des ballonnets, je préfère vérifier la cinématique avant d'attaquer la réalisation sur les couples de l'aile.

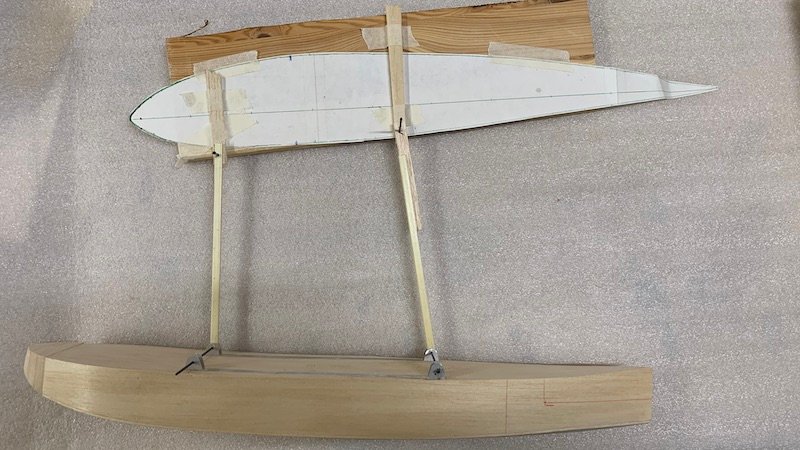

cinematique 1.jpg (93.93 Kio) Consulté 459 fois

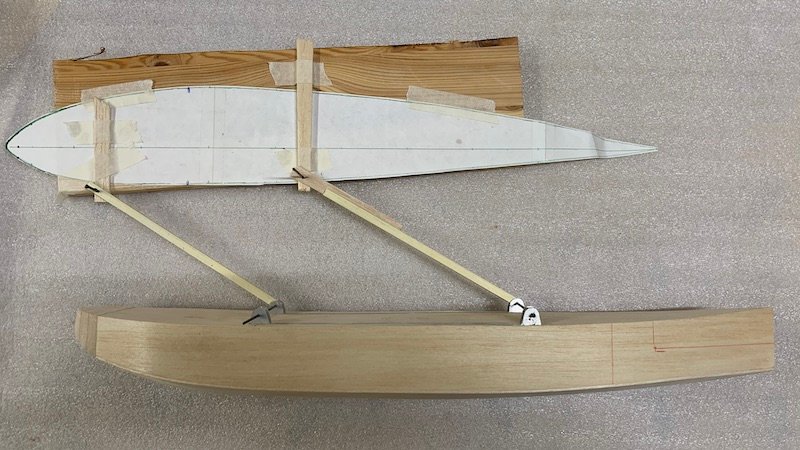

cinematique 2.jpg (96.62 Kio) Consulté 459 fois

cinematique 3.jpg (97 Kio) Consulté 459 fois

[mitch]

Vu la météo et ce qui nous tombe dessus on va sortir les flotteurs!
Donc essai des ballonnets rétractables, ce n'était pas joué, malgré le cinématique essayée avant, j'ai passé la matinée à redéfinir le meilleur emplacement des axes de rotation, n'ayant aucune dimensions sur les différents plans à ma disposition, afin que cela corresponde le plus fidèlement avec la réalité au vu des triptyques, dessins et photos.
Prochaine étape, fabrication des jambes en alu.

[mitch]

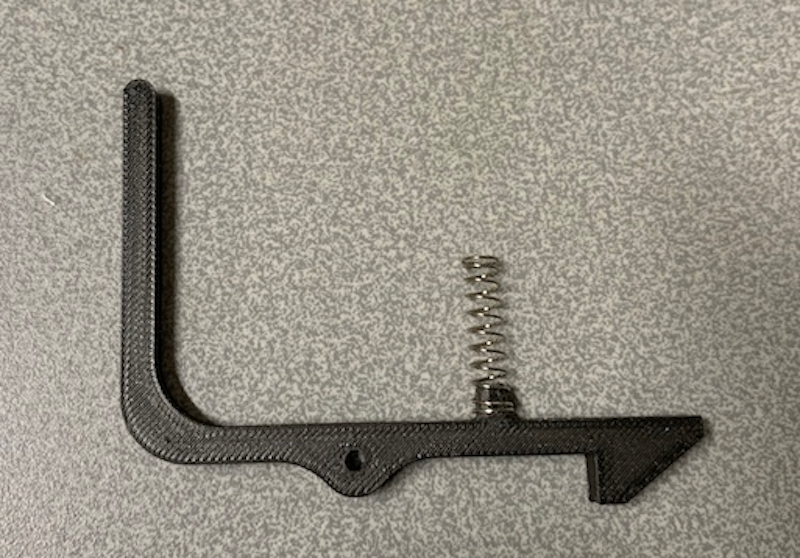

Le système de verrouillage des extrémités d'aile est opérationnel. Le levier ne sera pratiquement pas visible car il est dans le puits des ballonnets rétractables et sera caché par le capotage des puits.

levier verrouillage.png (705.19 Kio) Consulté 272 fois

[Chamy34]

Là, il y a quand même un autre niveau...

[mitch]

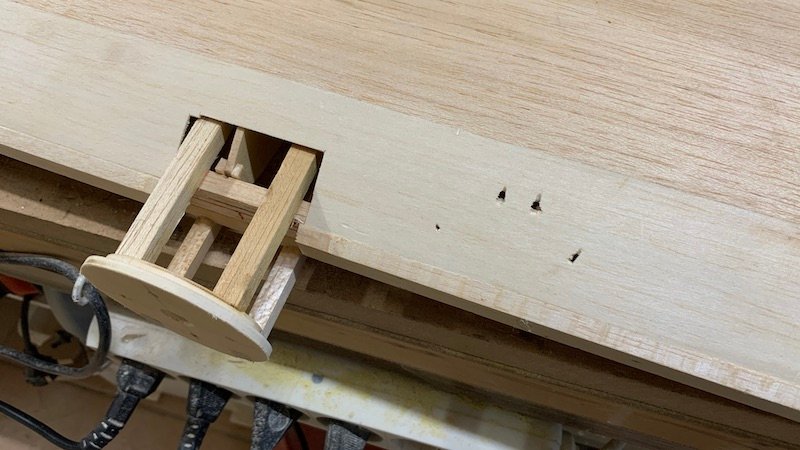

Ajout des poutres inférieures des supports moteurs, j'en ai mis quatre à la place de trois pour faciliter la position des boulons des croix des moteurs, et pendant que j'avais le dos tourné, mon abruti de chat s'est faufilé dans mon atelier pour vérifier l'état des travaux, ben le balsa ne résiste pas aux griffes!


[mitch]

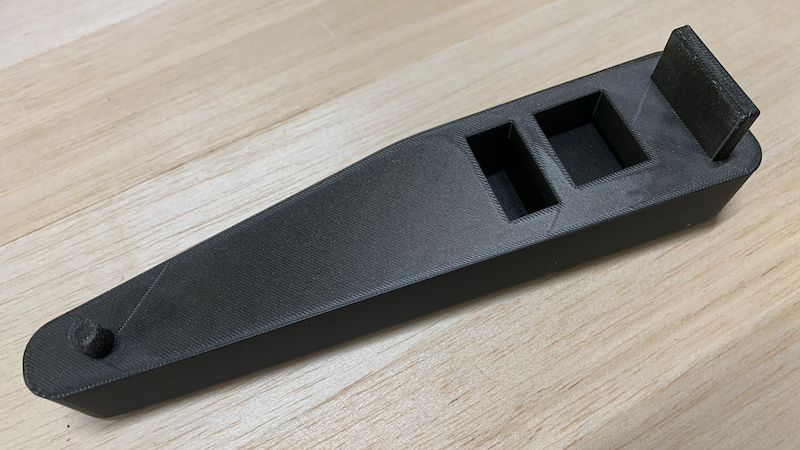

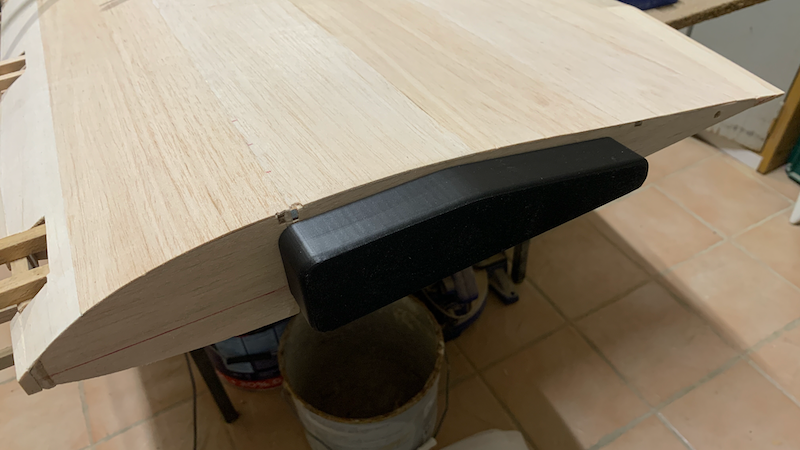

Fabrication des caches des bouts de l'aile centrale pour protéger le système de verrouillage et les prises, comme ça, je pourrais ranger l'aile verticalement et ne rien casser, je me connais!



[Chamy34]

là, c'est quand même la classe!

[Michel Jugie]

Je dirai même plus, c'est du luxe !
Joli travail, toujours dans la perfection.
