[Construction] Jupiter Duck - Hydravion

Message non lu par Lexazam » 13 sept. 2017, 01:14

Salut,

Première construction de A à Z d'après plan JIVARO, un petit hydravion en dépron de 65cm d'envergure.

http://www.jivaro-models.org/jupiter_du ... _duck.html

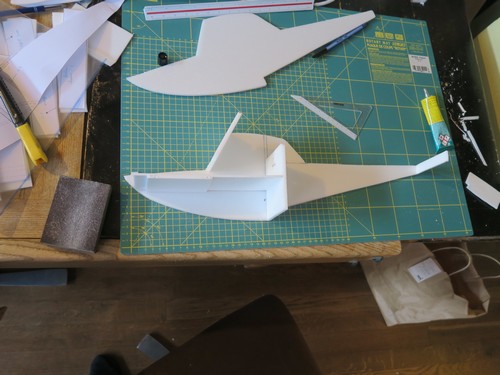

Impression du plan à Bureau Vallée. (5€ en A1), Depron de BiGMAT et découpe des pièces et assemblage du fuselage :
L'électronique avec 2 servos HS40, un petit moteur 2204, un contrôleur, un micro récepteur (très pénible à recâbler en micro prises mais 2g) manque une lipo de magnim sur la photo, entre 450 et 800mAh.
Suite du fuselage, tout collé à l'UHU POR.

Lexazam
Messages : 353
Inscription : 16 oct. 2016, 11:11
Localisation : Clermont l'Hérault

Re: [Construction] Jupiter Duck - Hydravion

Message non lu par Lexazam » 13 sept. 2017, 01:31

Je ne sais pourquoi le forum me limite à 3 images par post. Je poursuis...

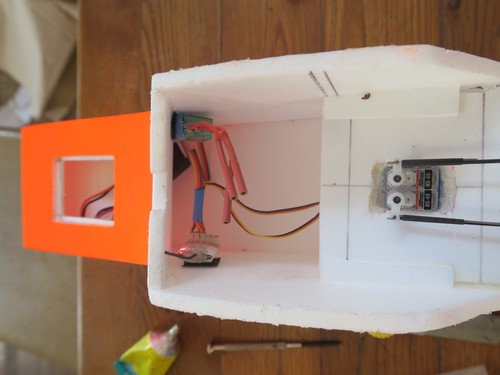

Installation de l'électronique et des trappes d'accès :

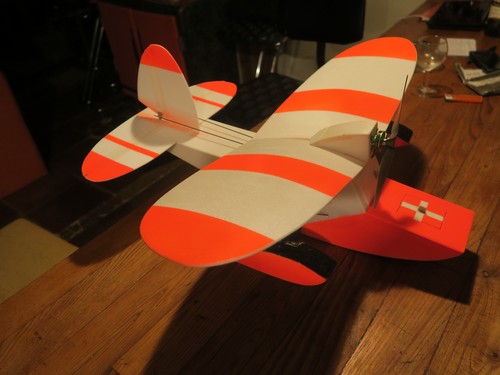

Collage de l'aile et peinture, non j'en ai pas marre du orange, la bombe de chantier n'est pas vide. L'hélice (7"*5") frottait sur le fuselage, j'ai du rehausser l'aile de 3mm. 160g avec une lipo de 450mAh soit environ 15g/dm² de charge alaire.
J'ai eu du mal à caler le dièdre et l'angle du moteur pour le piqueur et l'anti-couple. Tests à venir dès que le vent se calme, c'est léger....

Avatar de l’utilisateur
jean
Administrateur du site
Messages : 3271
Inscription : 31 déc. 2011, 17:11
Localisation : Brignac

Re: [Construction] Jupiter Duck - Hydravion

Message non lu par jean » 13 sept. 2017, 08:18

Il est magnifique cet hydravion.

Bravo, belle construction.
--
Ground control to Major Tom
Commencing countdown, engines on
http://modelesrc.blogspot.fr/

Avatar de l’utilisateur
Michel Jugie
Messages : 1327
Inscription : 19 juil. 2011, 22:48
Localisation : Paulhan

Re: [Construction] Jupiter Duck - Hydravion

Message non lu par Michel Jugie » 13 sept. 2017, 09:38

Pour incorporer des photos dans le forum, suit le tutoriel fait par l'ancien président Steeve.
Il te faut passer par un logiciel de compression.
Généralement je prends la résolution 640x480 ou 800x600.
http://amvh.fr/forum/viewtopic.php?f=110&t=429#p12751
MJ

Avatar de l’utilisateur
jean
Administrateur du site
Messages : 3271
Inscription : 31 déc. 2011, 17:11
Localisation : Brignac

Re: [Construction] Jupiter Duck - Hydravion

Message non lu par jean » 13 sept. 2017, 17:13

Axel : oui le nombre de pièce jointe à message est limité à 3.
--
